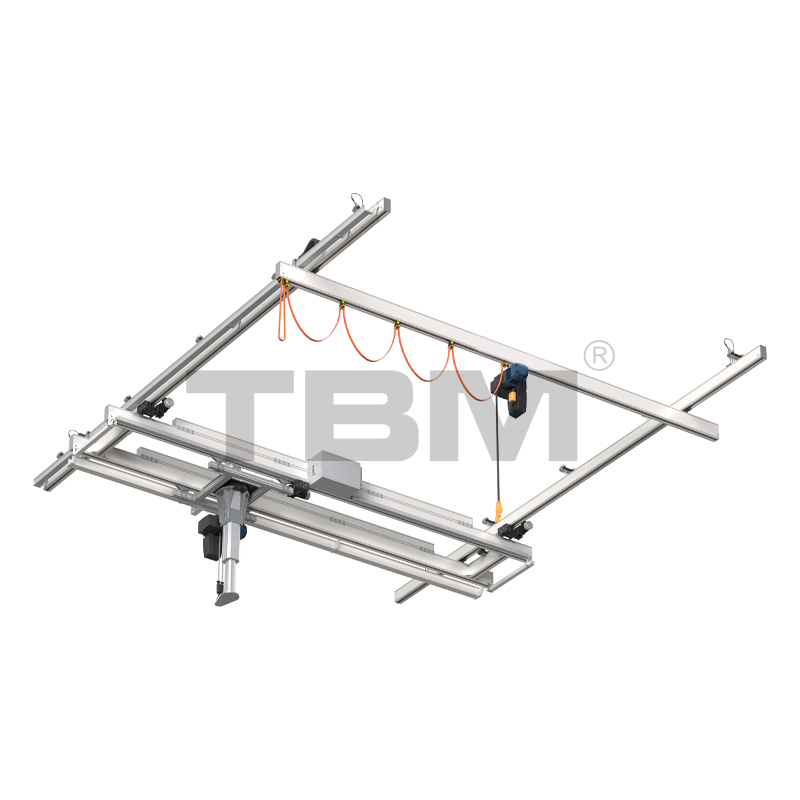

铝合金起重机

轻型起重机系统

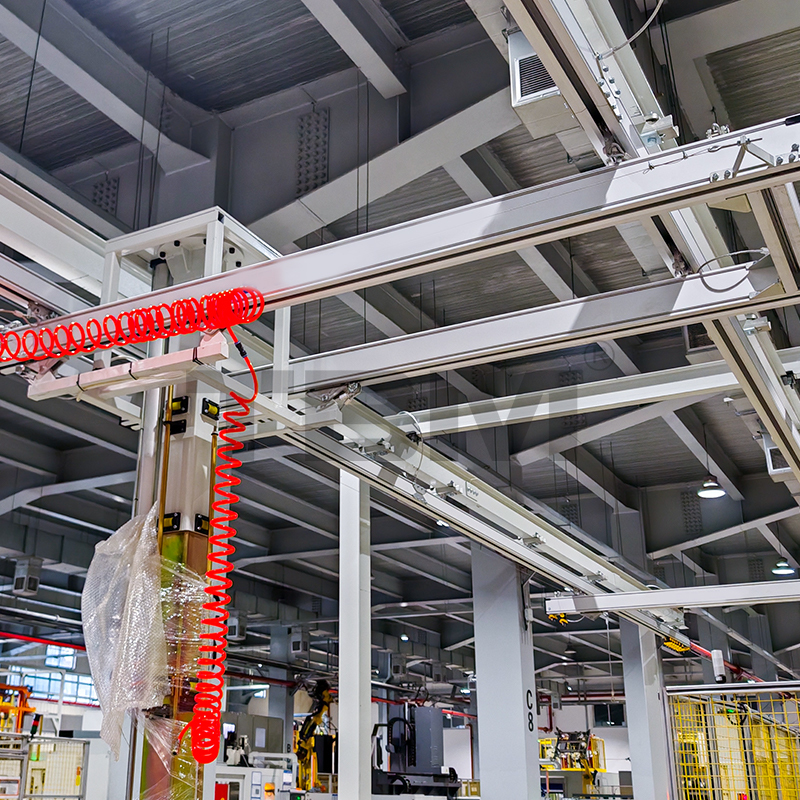

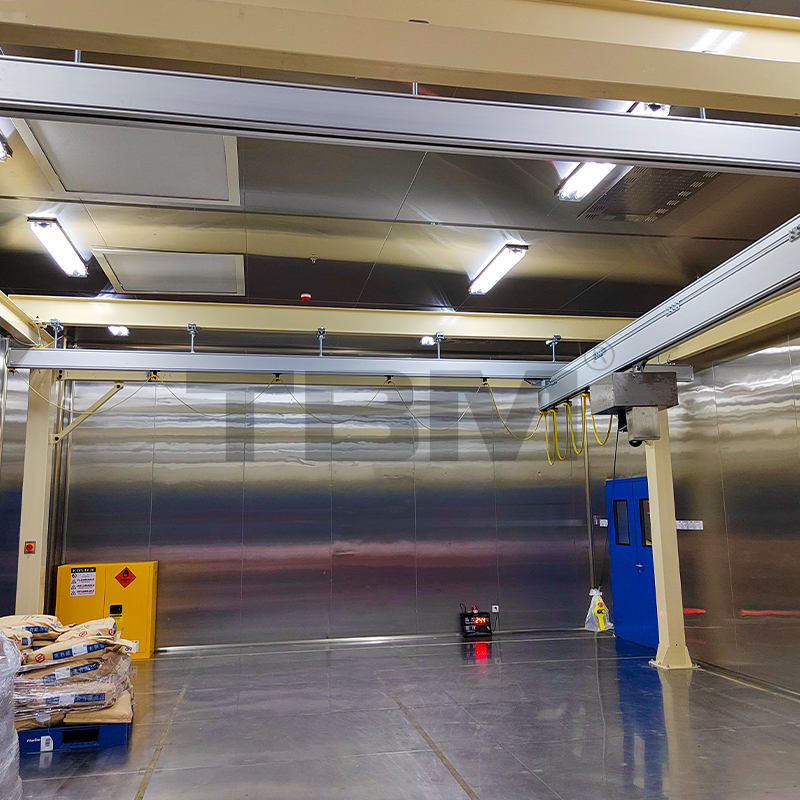

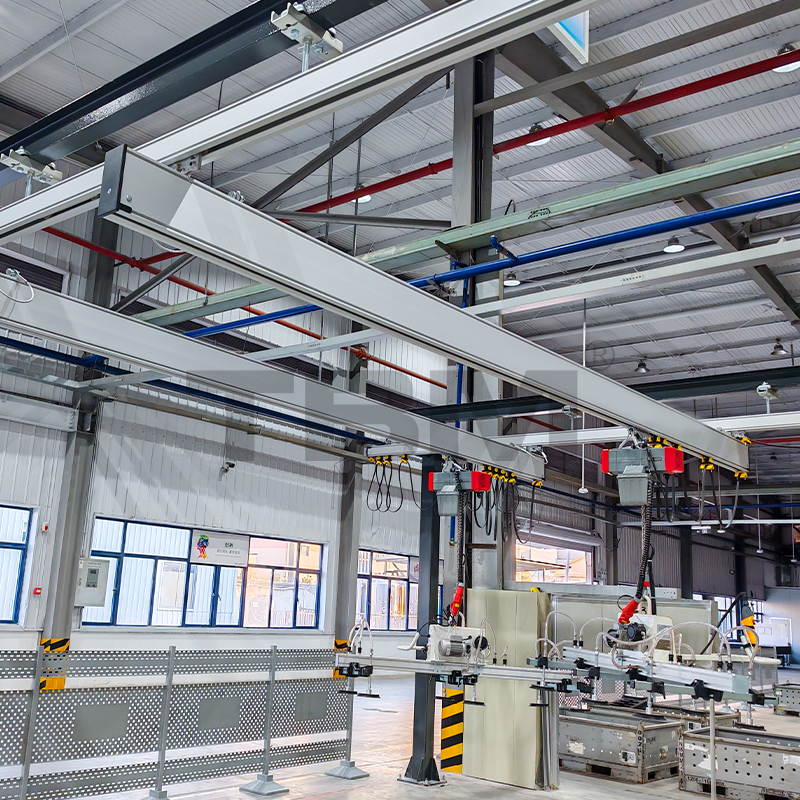

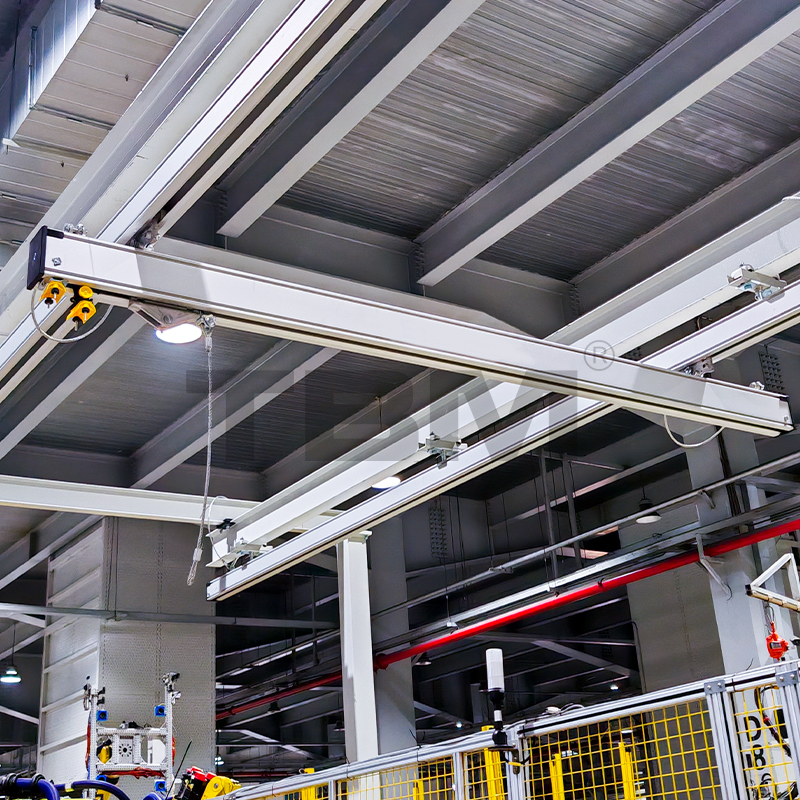

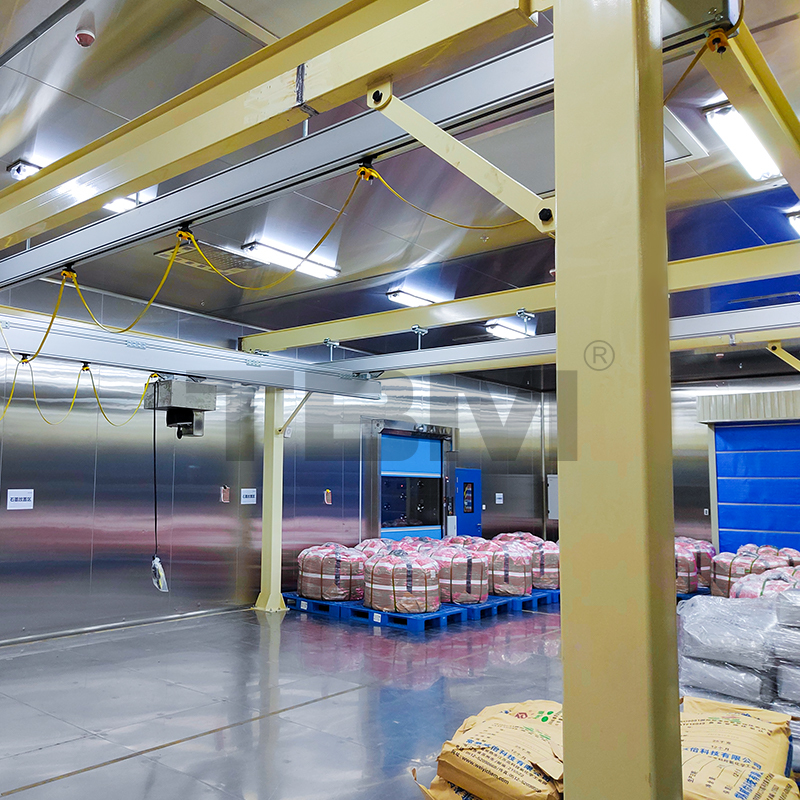

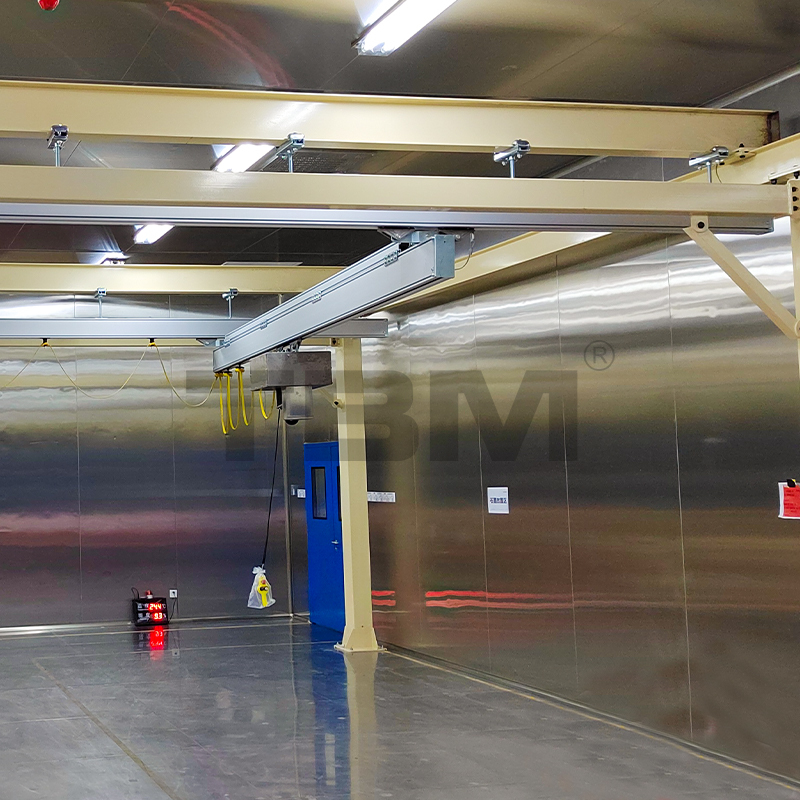

铝合金轨道有五种规格的不同型材轨道，精密加工的铝合金型材及结构件安装简单、模块化、并保持运行更顺畅，密封设计的铝合金轨道重量轻却有较高的抗弯强度，而且具有更好的耐磨性，由于表面阳性电镀处理以及自身的防腐特性，这种结构用于洁净厂房及汽车生产线，食品，点作业，并且较轻的自重量是值得考虑的因素。
铝合金轨道经过阳极电镀防腐处理，耐磨性好抗弯强度较高，自重轻，摩擦阻力低（相比KBK传统轨道轻50%），模块化设计，安装简易，5种型号可以选，单轨吊，单梁，双梁，伸缩梁式，组合自立式等结构可选，柔性和刚性联接安装方式可选，轨道接头无缝对接，手动/电动运行噪音较低，尼龙车轮使轨道磨损较低，运行安静，顺滑适合用于较大跨度。

上一个：没有上一个产品下一个：没有下一个产品
  • 规格
  • 关于双鸟
  • 联系我们

驱动方式

手动/电动/半自动

起重量

250/500/1000/2000kg

类型

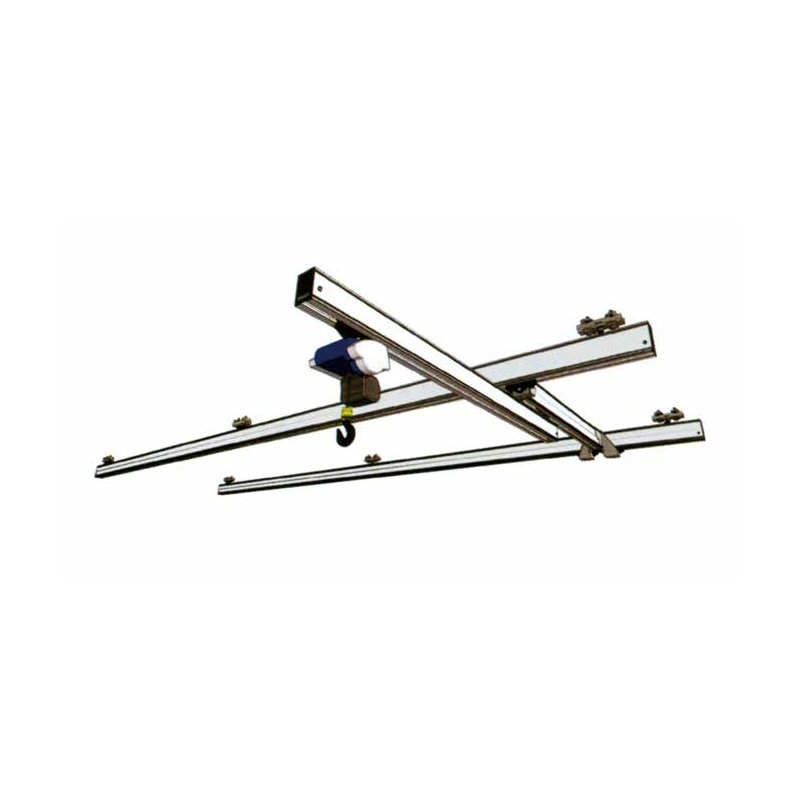

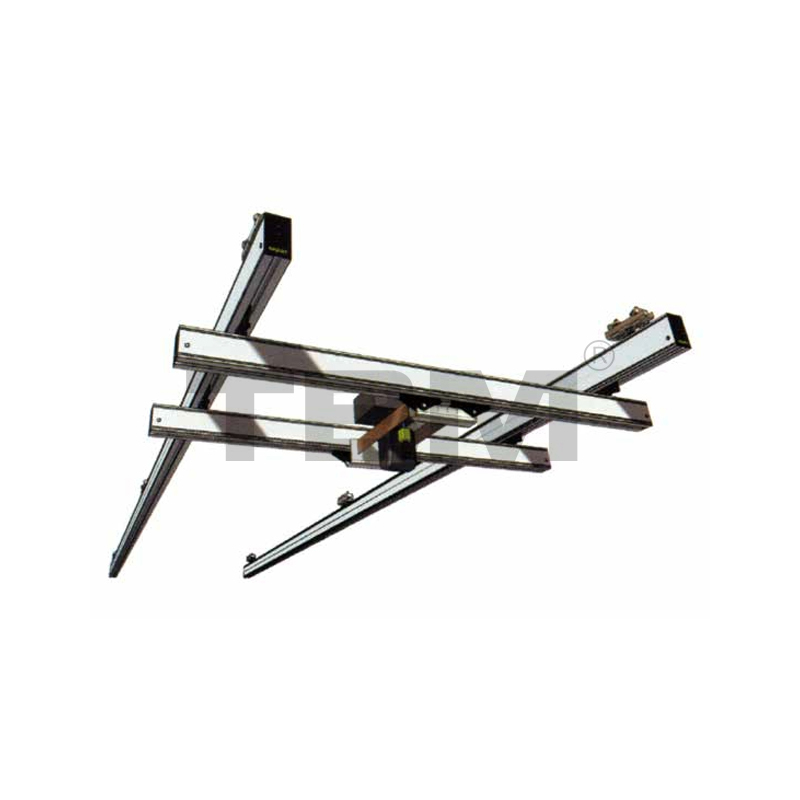

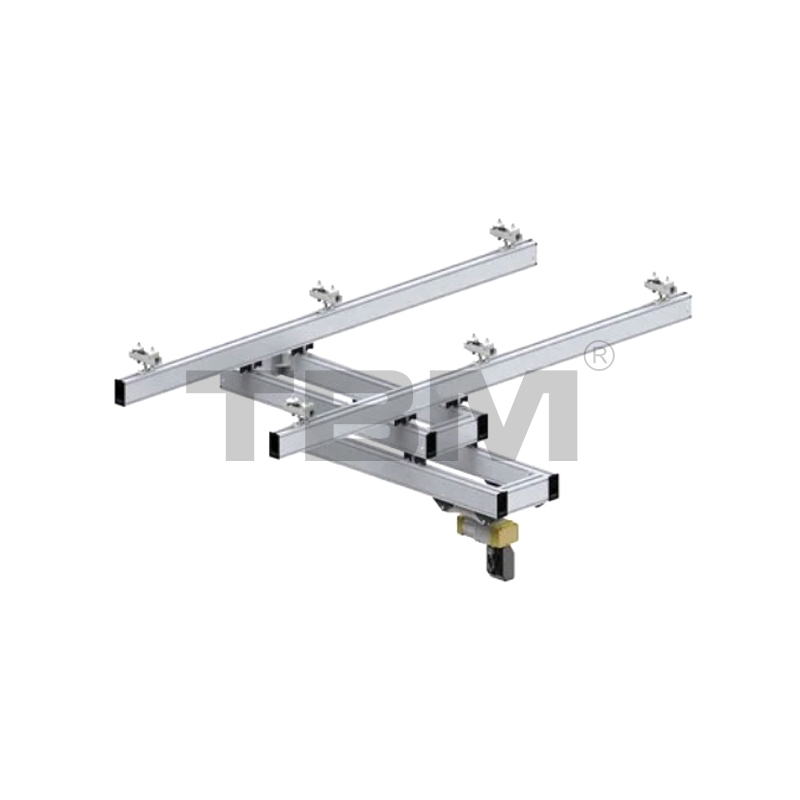

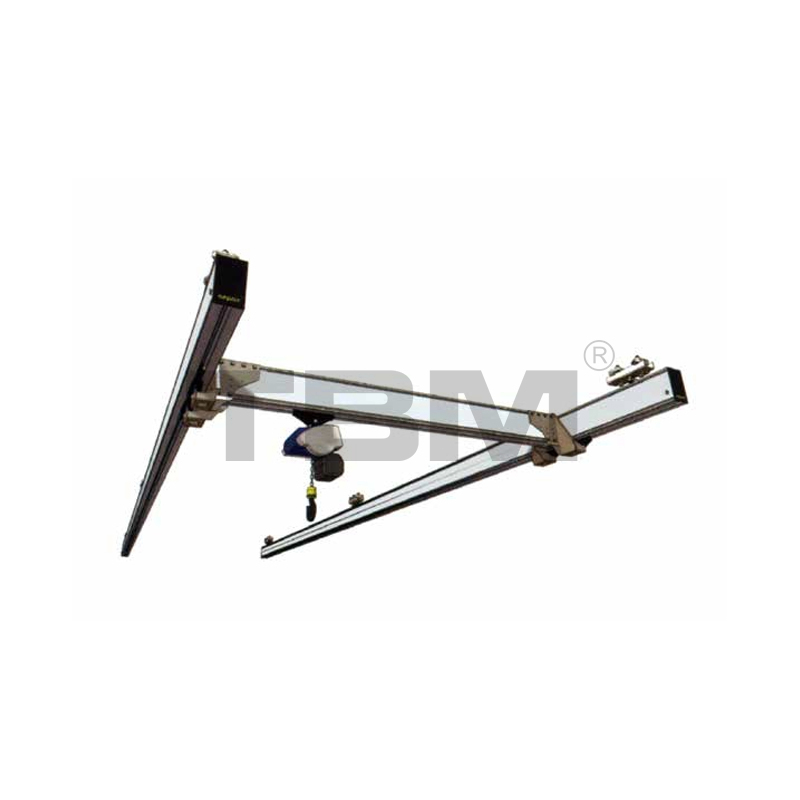

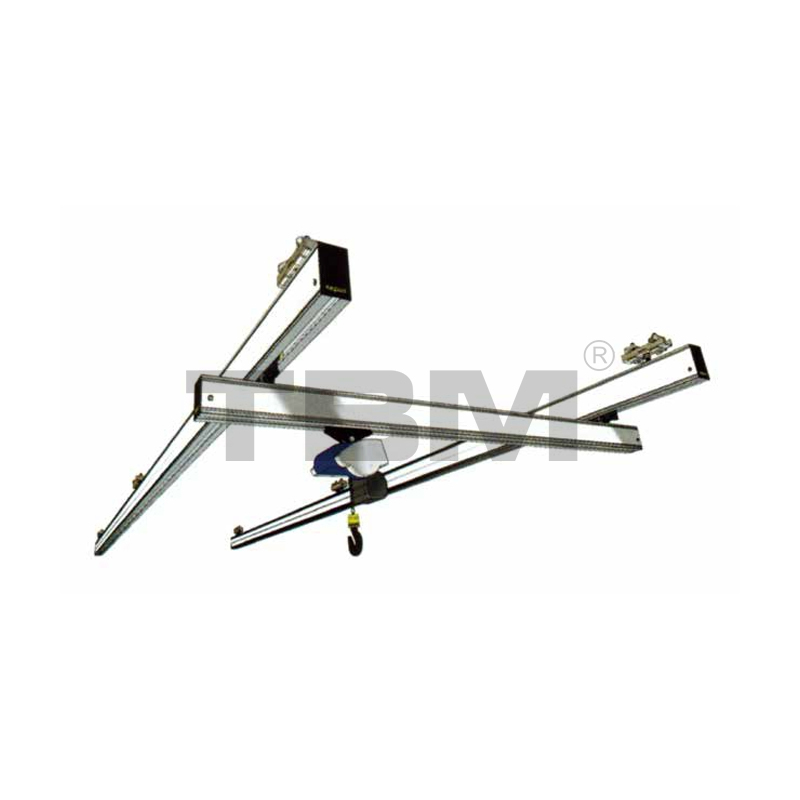

单轨/单梁/双梁/多支承

固定轨道长度

根据实际定制

起升高度

根据实际定制

起升装置

葫芦/气动平衡器/智能吊

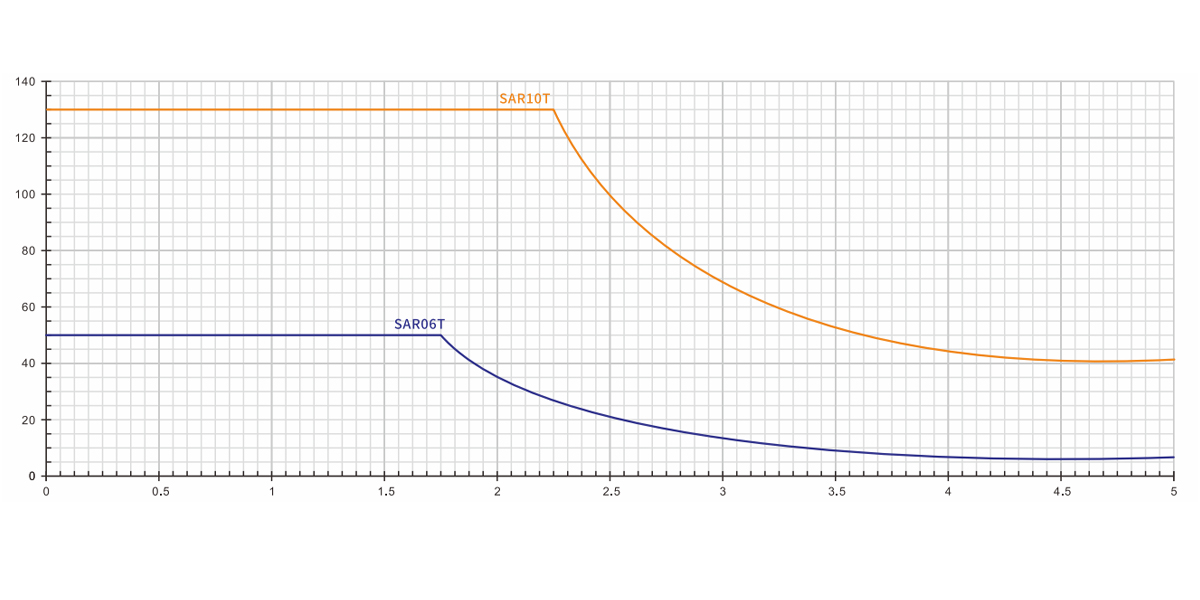

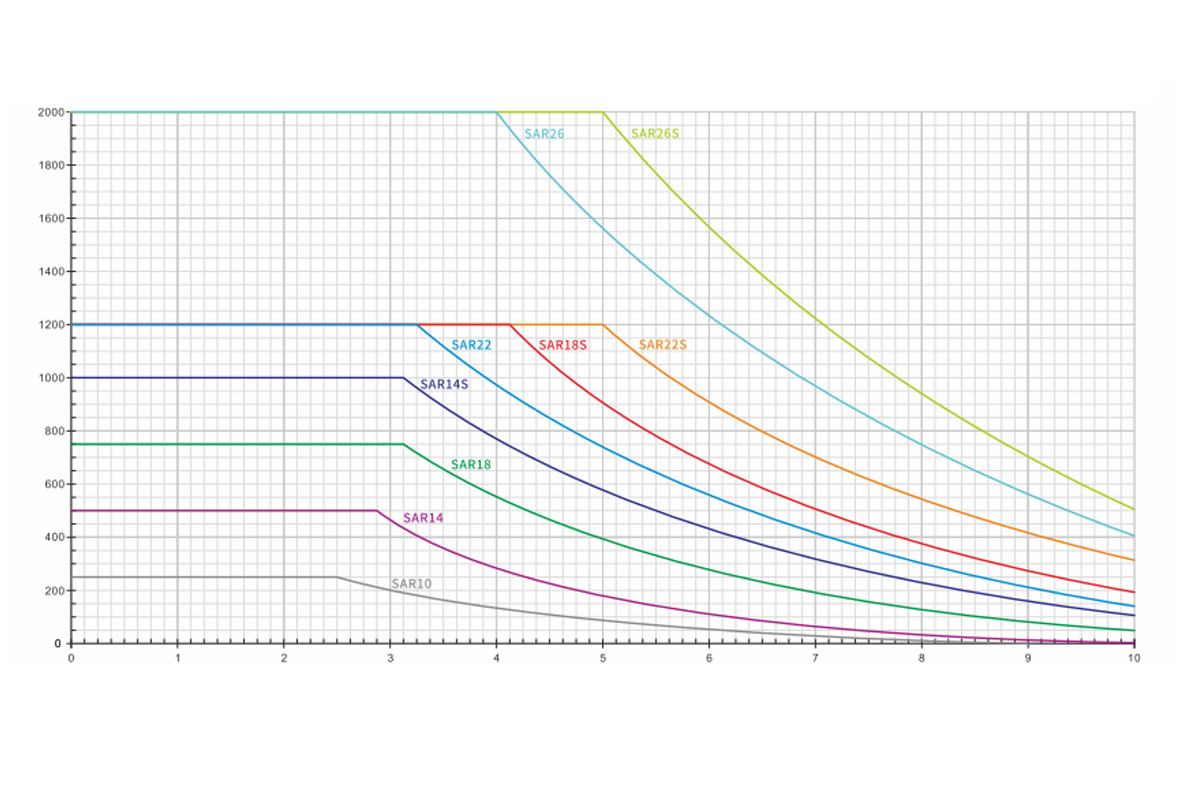

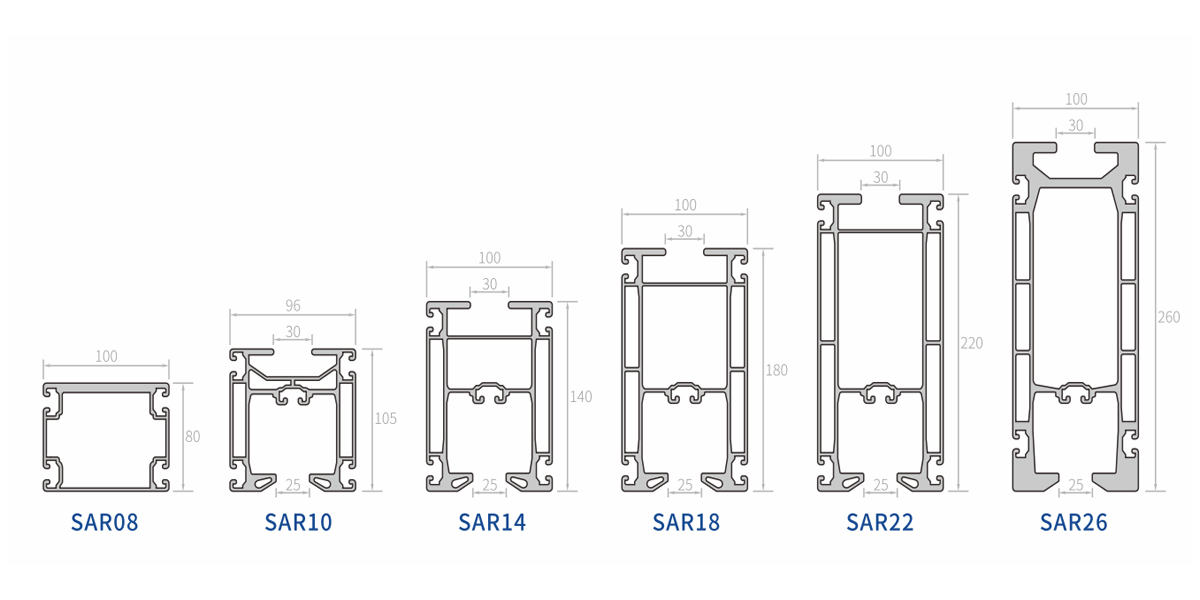

型号 描述 米重 截面惯性矩 抗弯模量
SAR08 铝材，阳极氧化 4.1KG/m 152cm^4/202cm^4 30cm^3/40cm^3
SAR10 铝材，阳极氧化 5.3KG/m 233cm^4/209cm^4 42cm^3/44cm^3
SAR14 铝材，阳极氧化 7.4KG/m 600cm^4/330cm^4 85cm^3/67cm^3
SAR18 铝材，阳极氧化 8.9KG/m 1206cm^4/433cm^4 132cm^3/85cm^3
SAR22 铝材，阳极氧化 10.5KG/m 2183cm^4/520cm^4 203cm^3/112cm^3
SAR26 铝材，阳极氧化 17.5KG/m 5398cm^4/851cm^4 407cm^3/179cm^3

铝合金系统部件

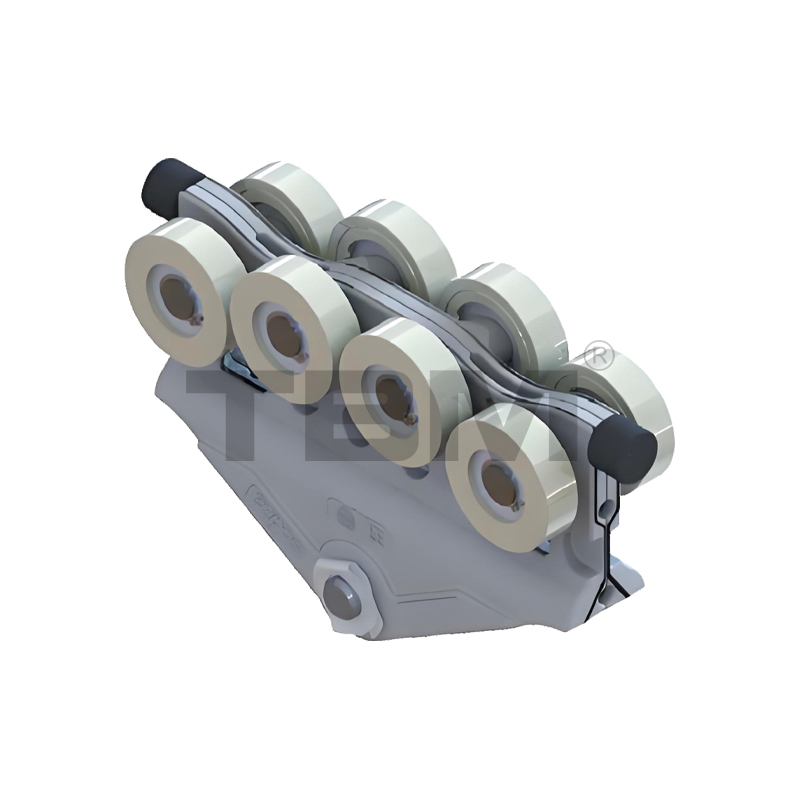

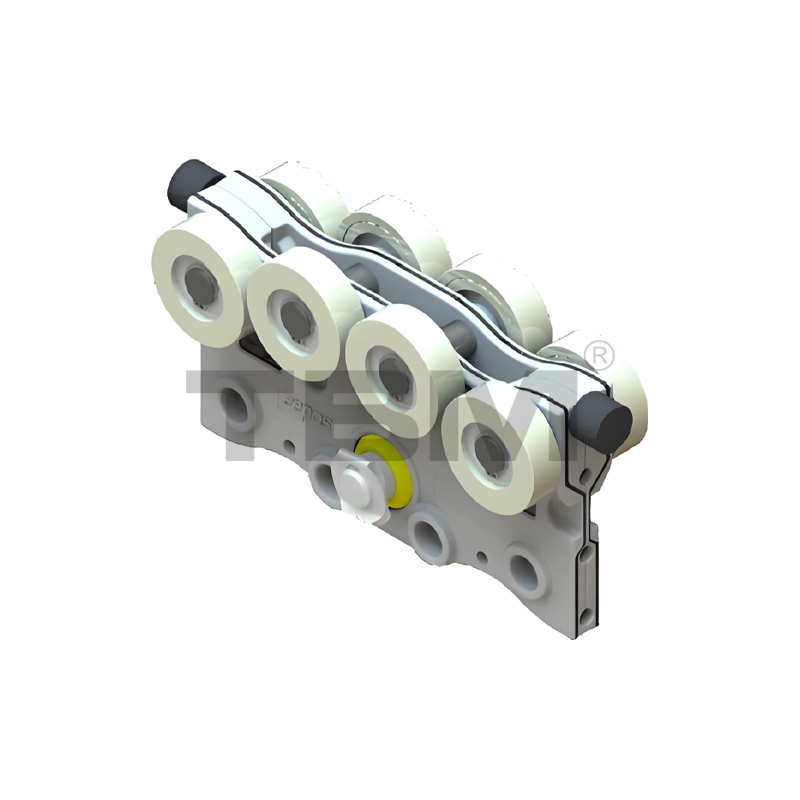

AETO1轨道滑车
■小车片压铸/锻打成型，高强度耐磨尼龙，滑行顺畅，运行轻便。
■上下两排滚轮，具有防撬抗偏心能力。

规格 承载 备注
 AET01 ≤500KG 压铸标配版
AET02 ≤500KG 锻造标配版
AET03 ≤600KG 锻造高强版

AHT01/02主梁滑车(铸铝/锻铝,三角型)
■小车片压铸/锻打成型，高强度耐磨尼龙，滑行顺畅，运行轻便。上下两排滚轮，具有防撬抗偏心能力。

规格 承载 备注
AHT01 ≤500KG 压铸标配版
AHT02 ≤500KG 锻造标配版
AHT03 ≤600KG 锻造高强版

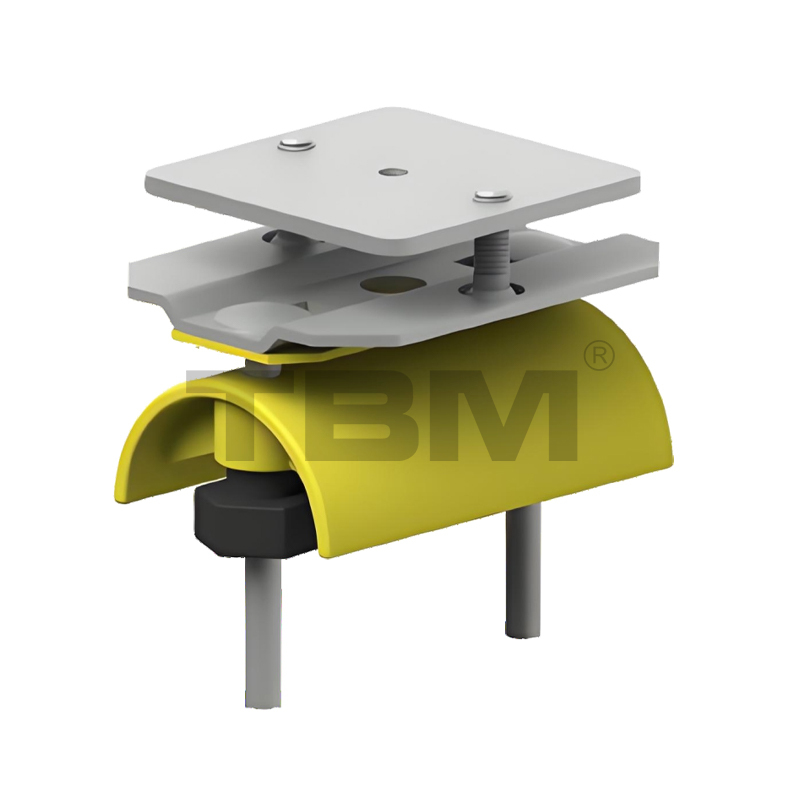

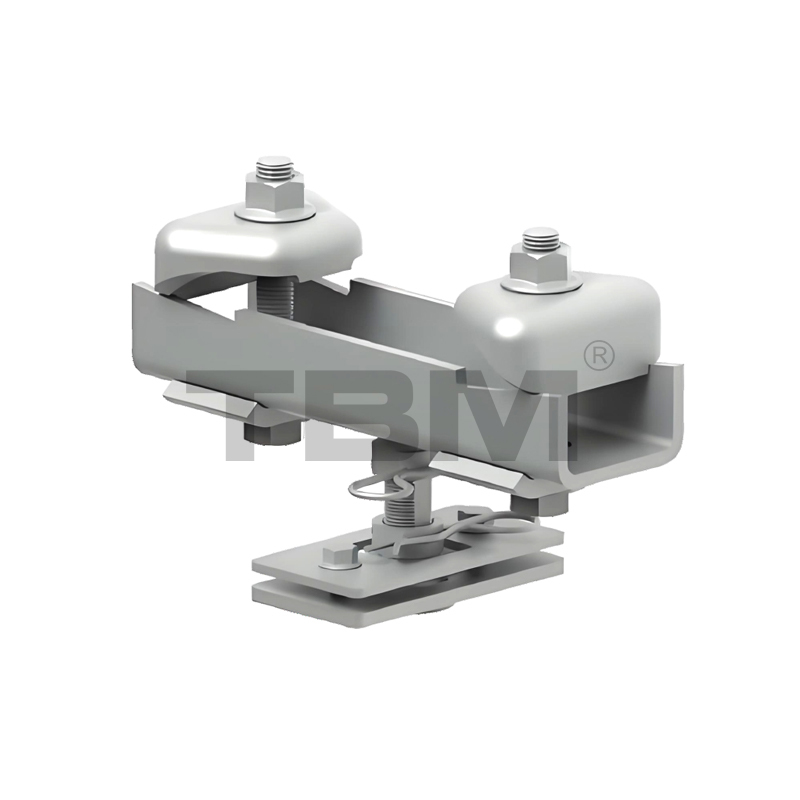

ALP1510F柔性轨道吊点
■柔性吊点是轨道系统中常用的吊点形式，吊点下方与法兰板连接部分采用球形结构，结构灵活承载力大，主梁或葫芦移动撞击末端时产生的惯性力允许固定轨上轻微晃动。

■备注：其他尺寸需定制。下单时请务必确认吊点选型，以免现场施工造成不必要的麻烦。

型号 适宽工字钢 丝杆长度
ALP1510F 60-150mm 100mm
ALP1522F 60-150mm 220mm
ALP2510F 150-250mm 100mm
ALP2522F 150-250mm 220mm

ALP1510R刚性轨道吊点
■刚性吊件一般用在机械手，伸缩梁等需向上作用力时的情况，因其结构性质在使用中整机结构不会有晃动情况。目前我们默认的吊点形式均为刚性吊点形式。

■备注：其他尺寸需定制。下单时请务必确认吊点选型，以免现场施工造成不必要的麻烦。

型号 适宽工字钢 丝杆长度
ALP1510R 60-150mm 100mm
ALP1522R 60-150mm 220mm
ALP2510R 150-250mm 100mm
ALP2522R 150-250mm 220mm

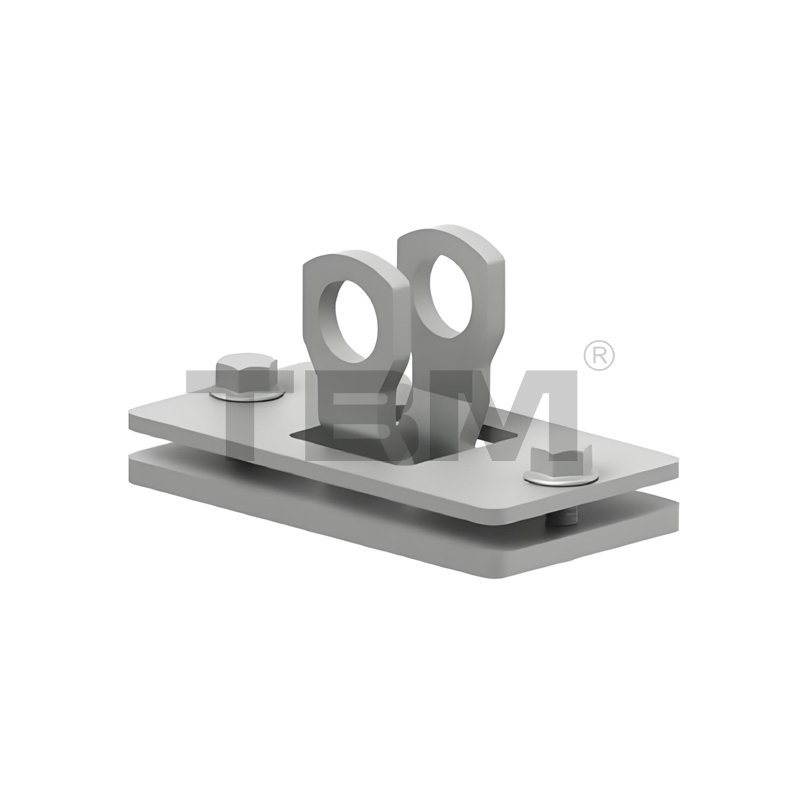

AGL90轨道吊耳(90°）
■主梁与轨道小车的连接方式。
■单个载600KG
■主梁与固定轨的连接角度成90°状态。

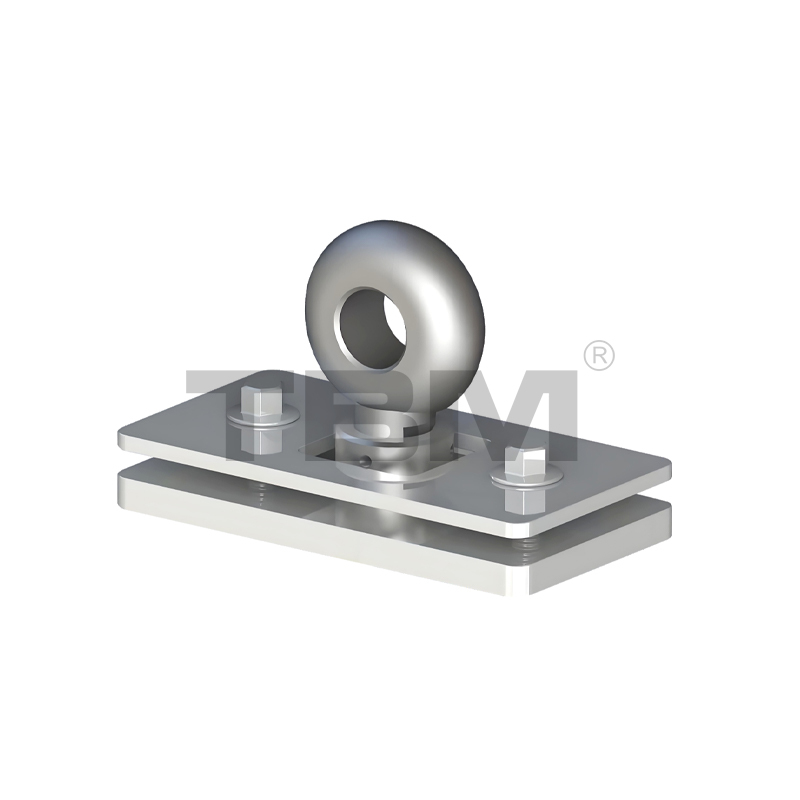

AGL360轨道吊环（360°）
■吊环底部有弧面台阶，可以灵活摆动。主要用于串联小车形势下，主梁吊点的连接形式。
■单个吊环承载1000KG，吊环部分采用红缎工艺制造。

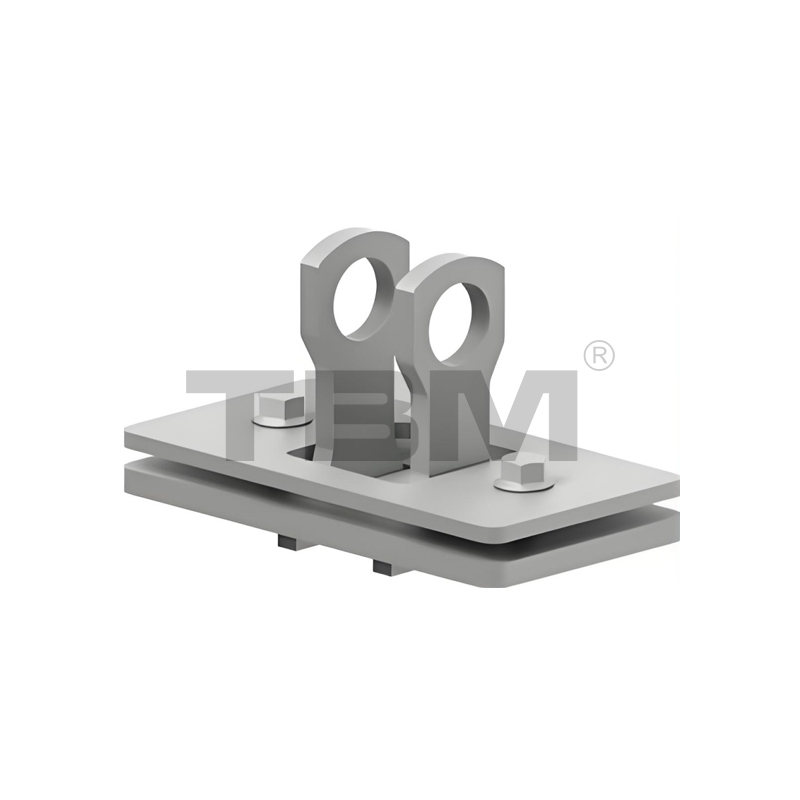

AGL0O轨道吊耳(0°）
■主梁与轨道小车的连接方式。
■单个载600KG
■主梁与固定轨的连接角度成0°状态。
■—般用于伸缩梁下层轨道的吊挂吊耳。

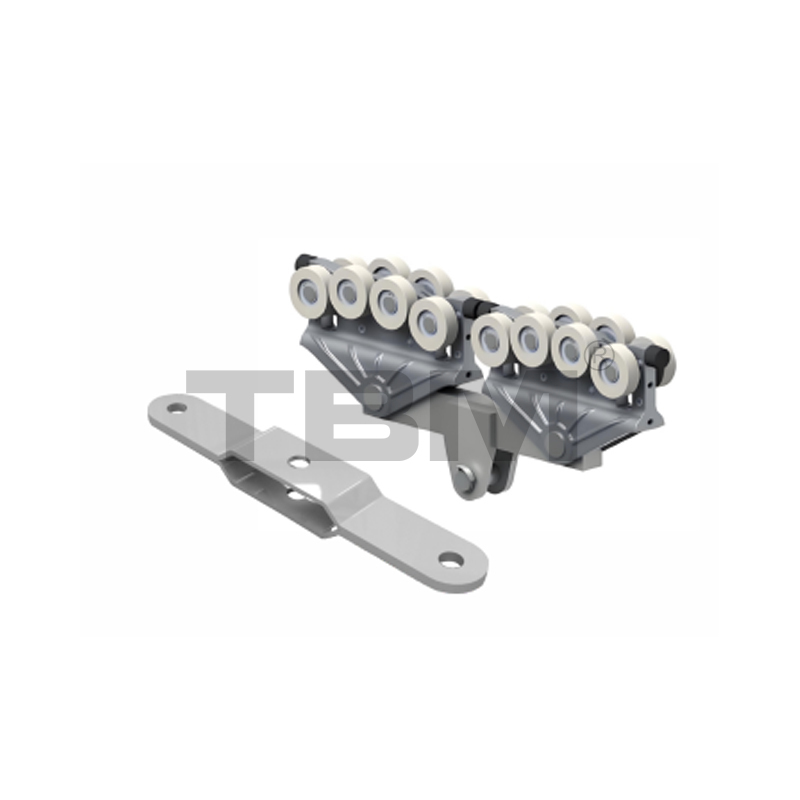

ATCO1串联小车连接板
■载荷超过500KG，或者跨度大于6米的情况下，需要用串联小车形式，串联后的小车载荷更大，适用场景更多。

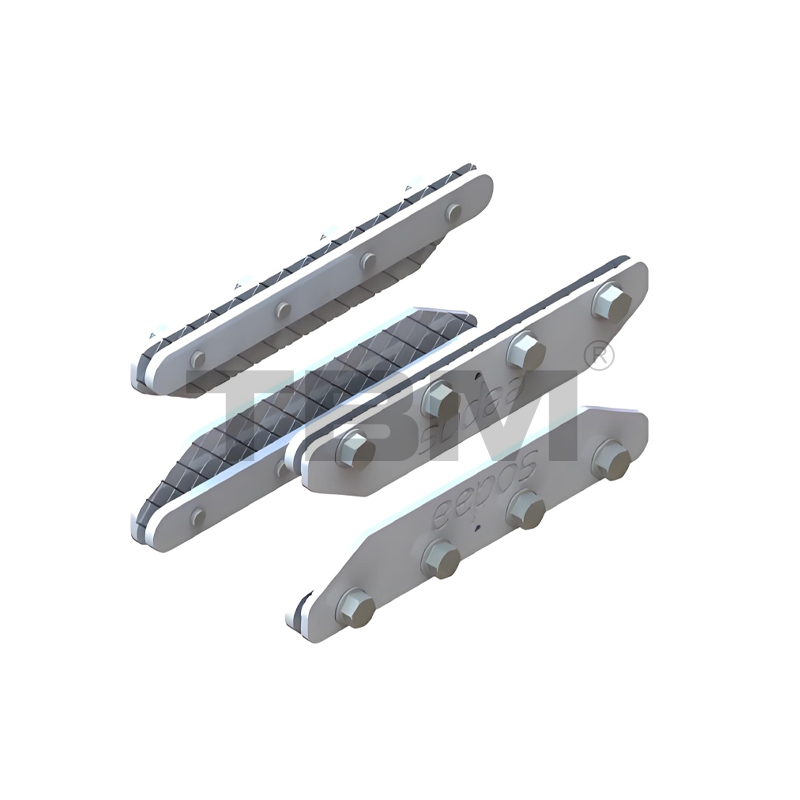

ARC01轨道连接件
■长尺寸的型轨需要多支型轨对接形式，4片分体式轨道连接件可以做到全系轨道通用。

ACS01加强轨连接板
■主梁加强时，主梁轨道和加强轨连接板，相邻两个连接板间距不大于1500mm。

AFS01固定止档
■轨道末端的插销固定止档，防止滑车滑出轨道。

AAS01可调止档
■可调止档是卡在轨道内腔上槽口中，可任意调节限位的位置。

AMS01中间移动止档
■中间移动止档是多主梁情况下，相邻两个梁之间的可移动止档，防止两根梁距离近而产生葫芦碰撞或所吊工件的碰撞。

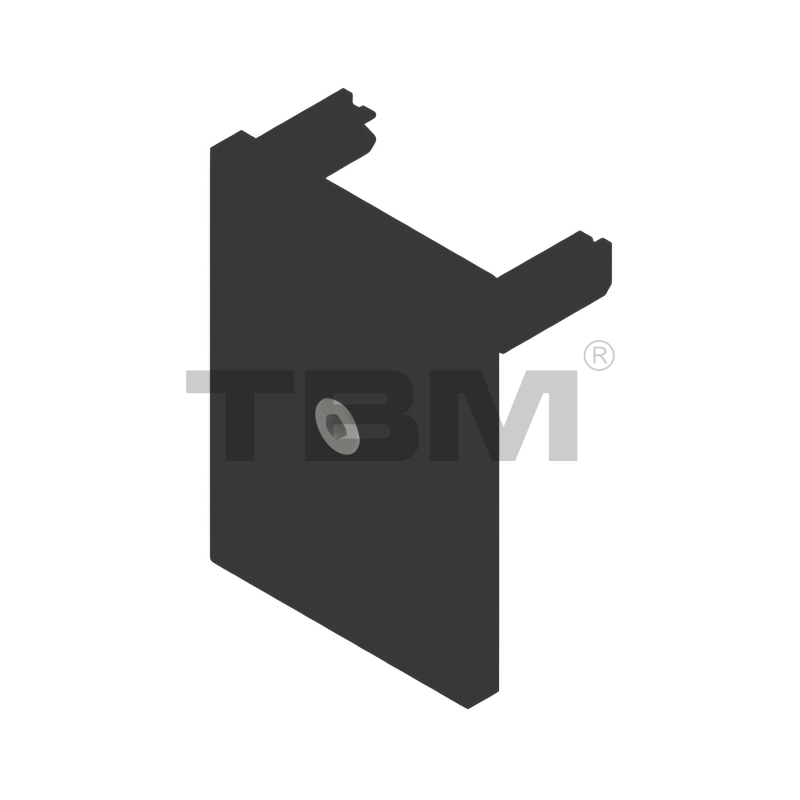

轨道端盖
■轨道末端的封口端盖，防止灰尘及异物进入轨道内，并装饰美观。

型号 对应轨道 材质
AEC10 SAR10 塑料/铝质
AEC14 SAR14 塑料/铝质
AEC18 SAR18 塑料/铝质
AEC22 SAR22 塑料/铝质
AEC26 SAR26 铝材质

ADP-R/G/H二次保护
■为防止意外情况的发生，我们在每一根固定轨，每一根主梁，每一个葫芦上都会设置二次保护的装置。
分类如下：

名称 型号 备注
轨道二次保护 ADP-R 钢丝绳长度1米
主梁二次保护 ADP-G 钢丝绳长度0.4米
葫芦二次保护 ADP-H 钢丝绳长度0.4米

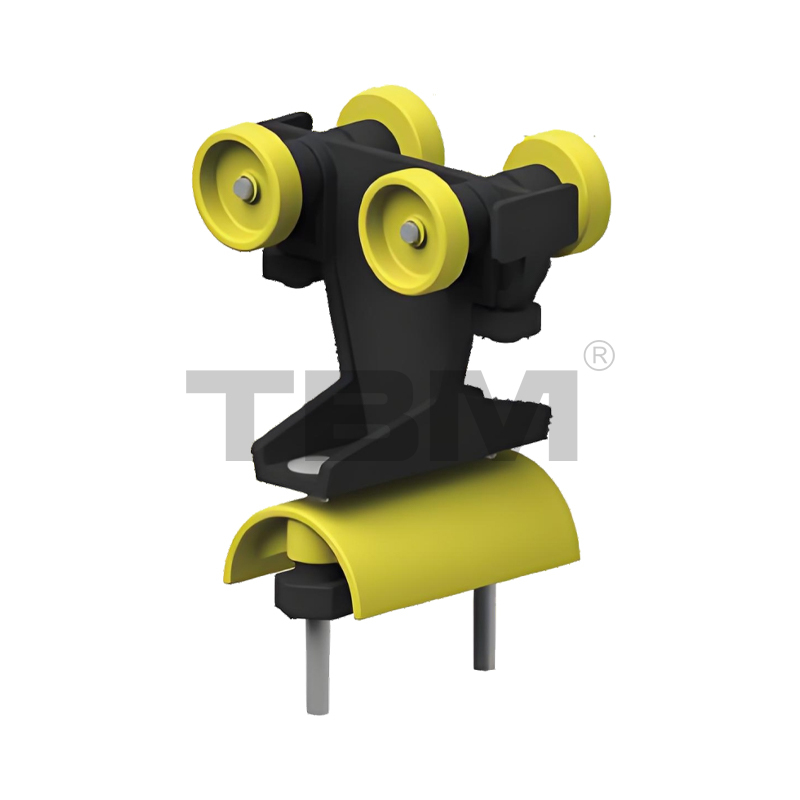

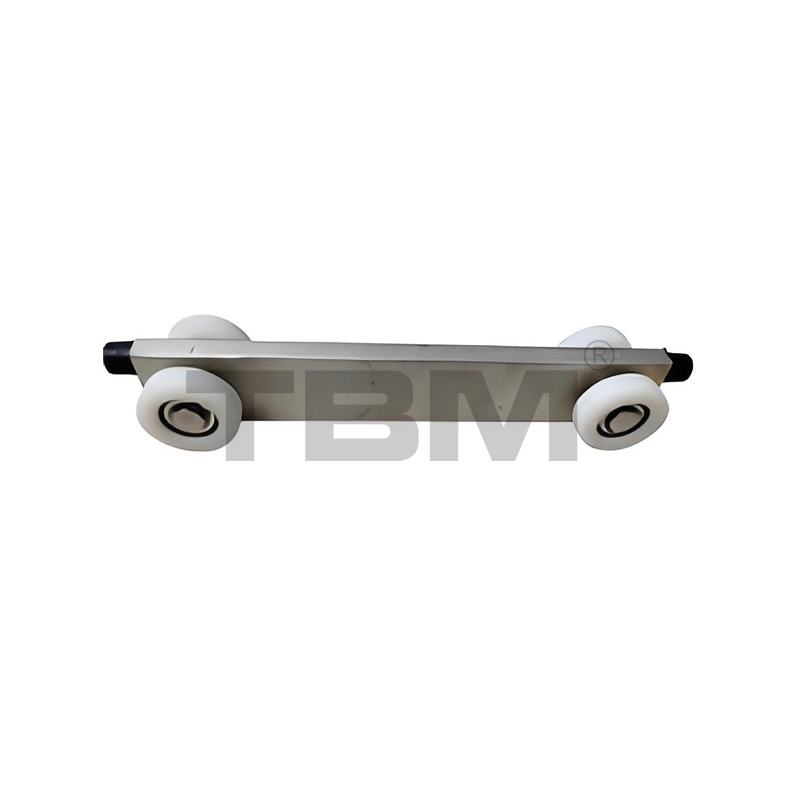

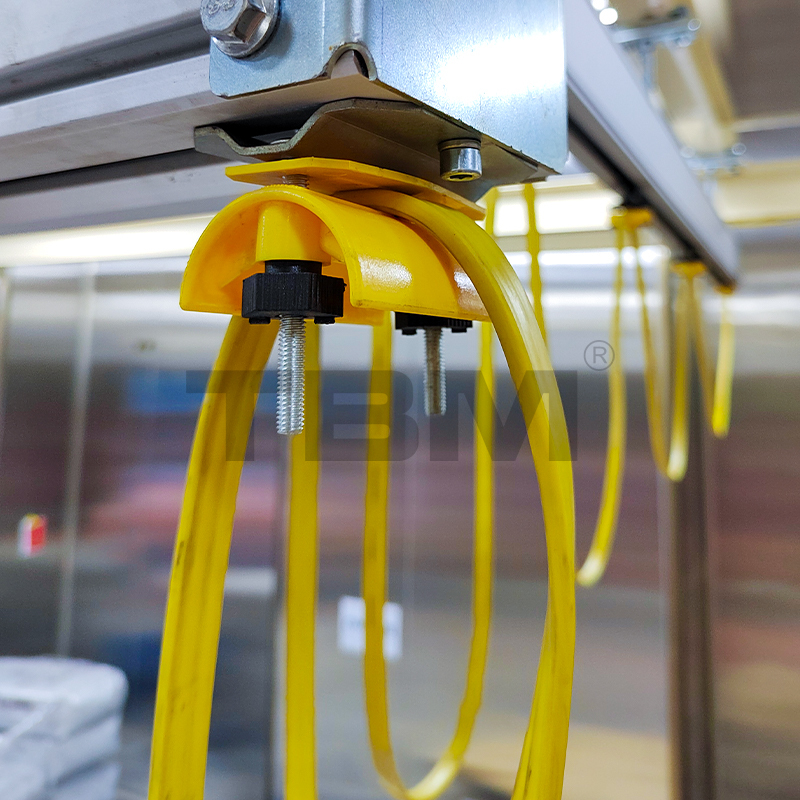

ACTO1/AAT01电缆/气管滑车
■轨道内置拖行电缆或者气管时，挂电缆或气管的行走滑车。

ACE01/AAE01电缆/气管终端夹
■电缆或气管在轨道滑行时在轨道末端的固定装置。

ACH01/AAH01电缆/气管牵引支架
■用于轨道或葫芦滑车行走时，对电缆/气管的固定并牵引行走。

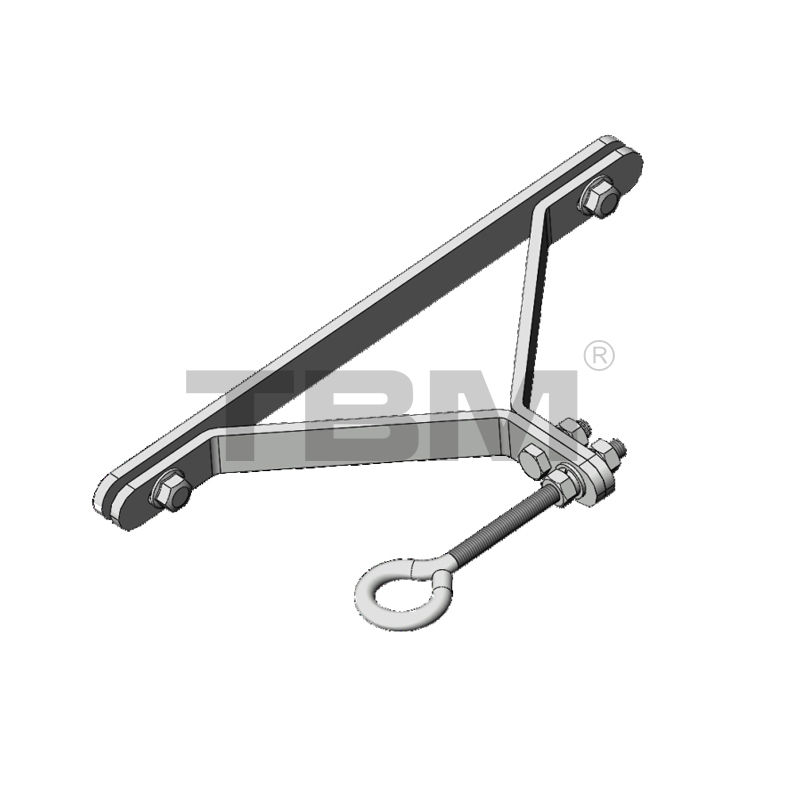

AWS01钢丝绳支架
■用于吊挂螺旋气管的钢丝绳两端支架，对钢丝绳固定并拉紧的作用。

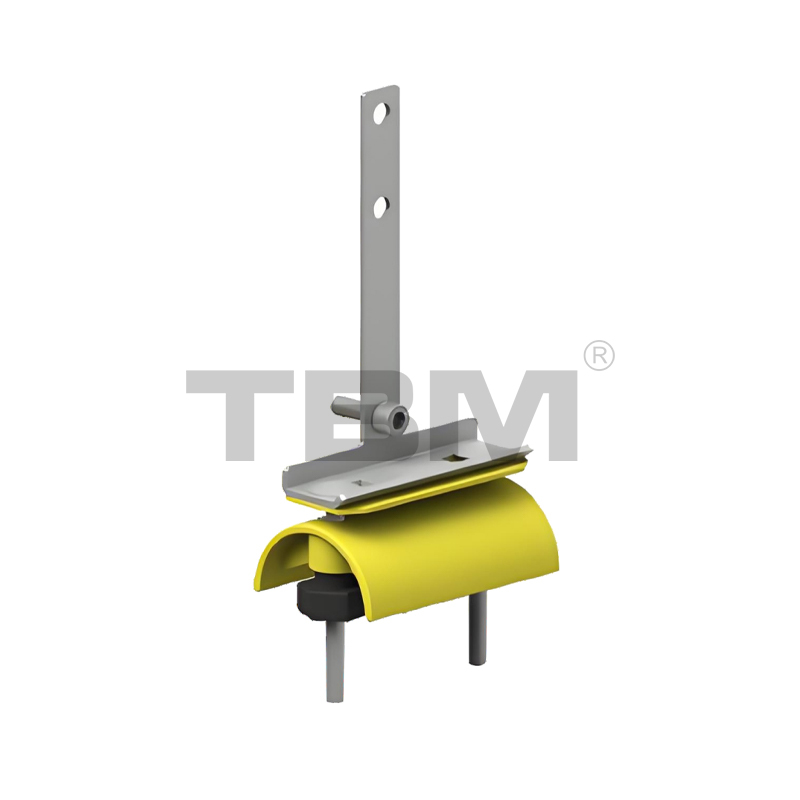

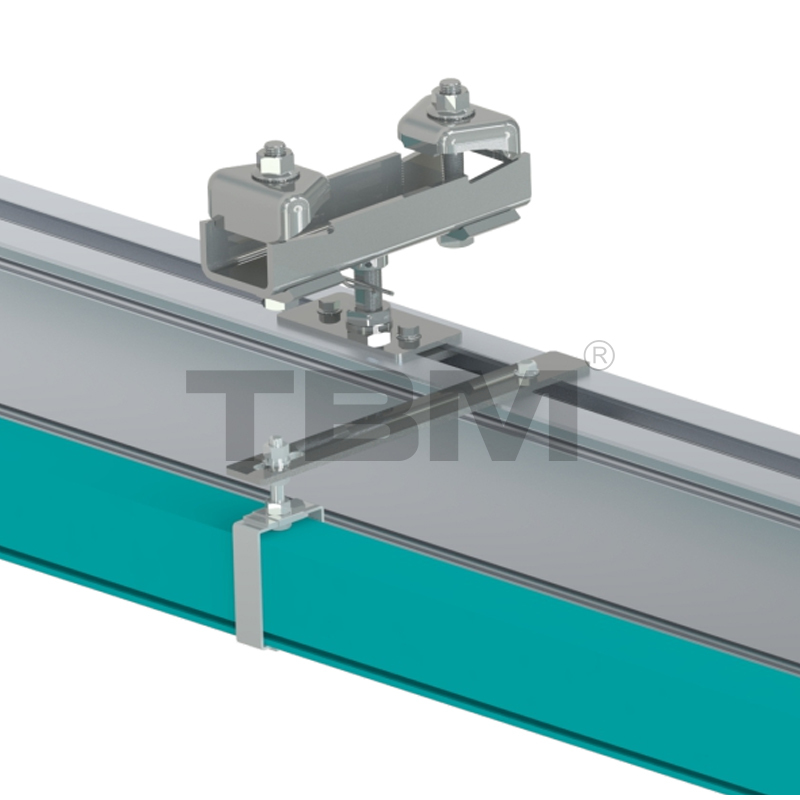

ASS01滑触线支架
■用于供电滑触线的吊挂支架，位置可灵活调节。

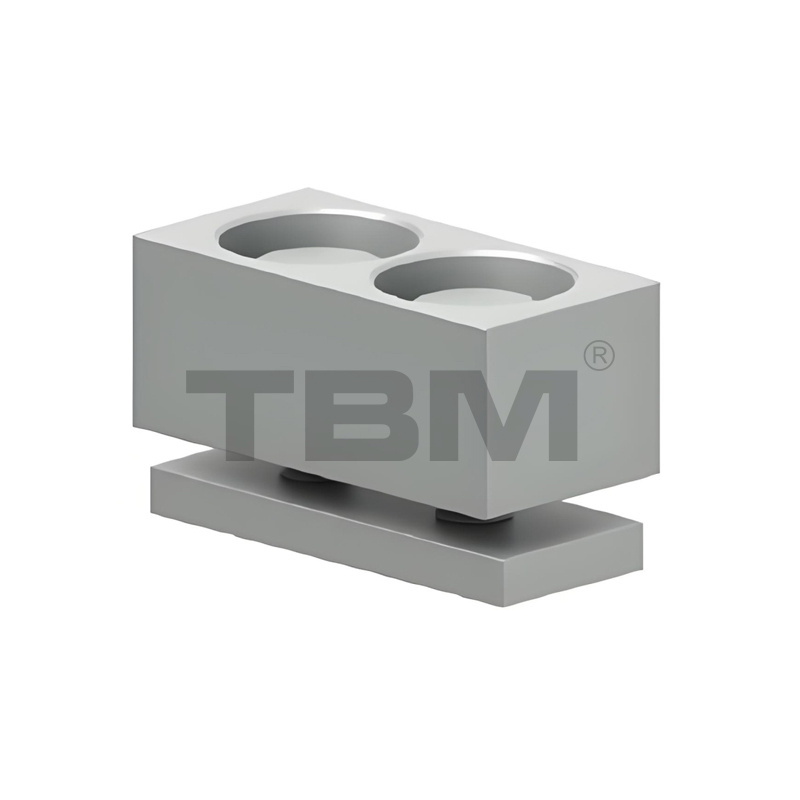

ACD01双梁垫块连接件
■用于双梁结构两端轨道垫块的连接固定，4块分离式可以全系轨道垫块通用。

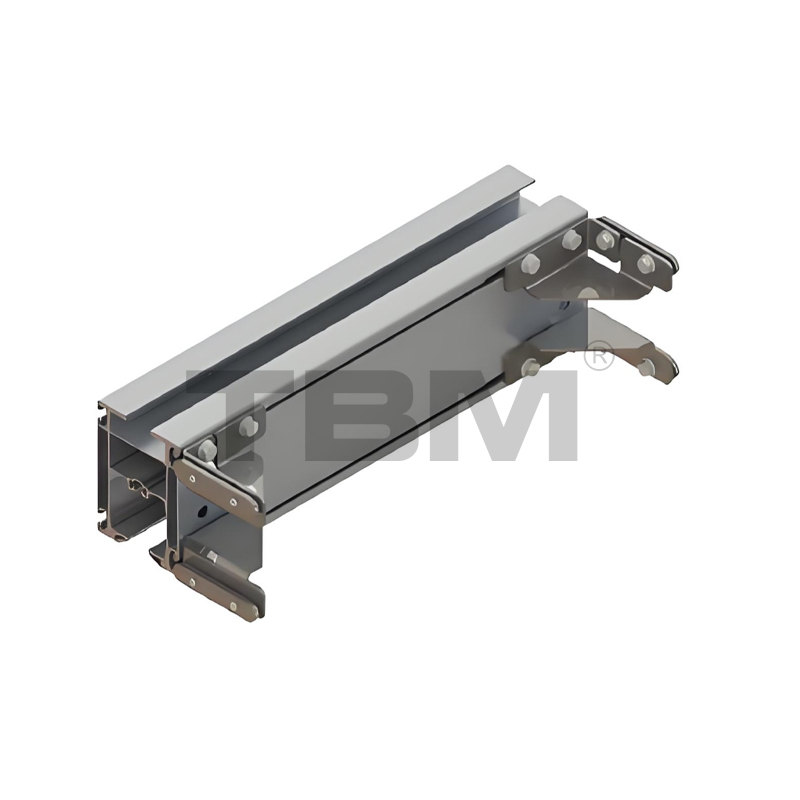

ATC01双梁小车架
■用于双梁结构时吊挂葫芦的小车架，默认双梁间距700mm。如果双梁挂载T型臂或机械手结构，小车架其他结构形式

ALM10主梁抬升模块
■用于主梁轨道的抬升作用，使整体净空高度降低，提高起升高度的作用。

型号 对应轨道
ALM10 SAR10
ALM14 SAR14
ALM18 SAR18
ALM22 SAR22
ALM26 SAR26

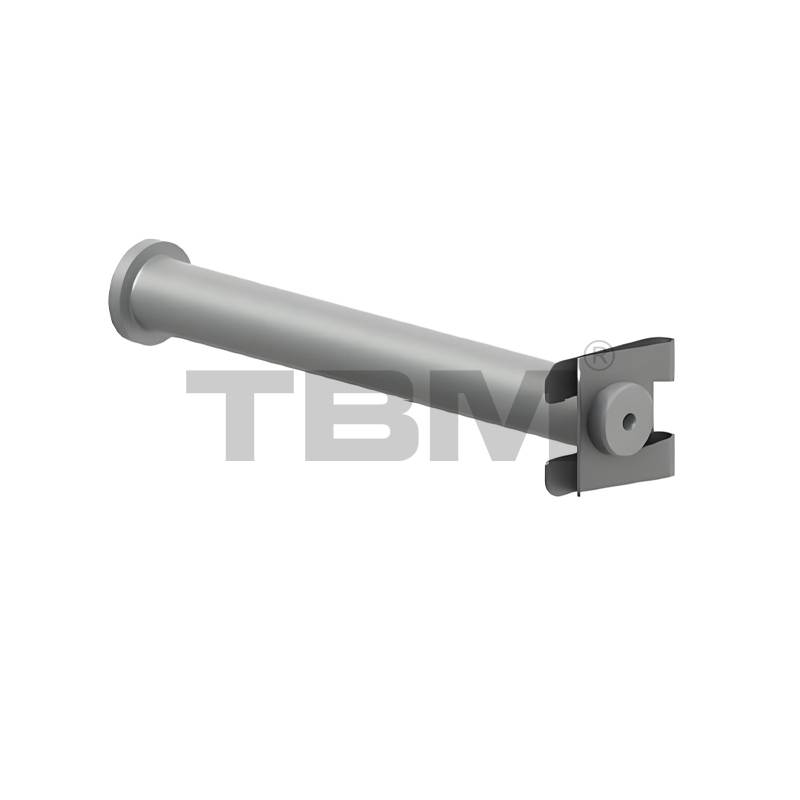

AEB01端部缓冲器
■用于轨道滑车或葫芦滑车由于惯性瞬间撞击末端时的端部缓冲，减轻对轨道及整体结构的撞击。

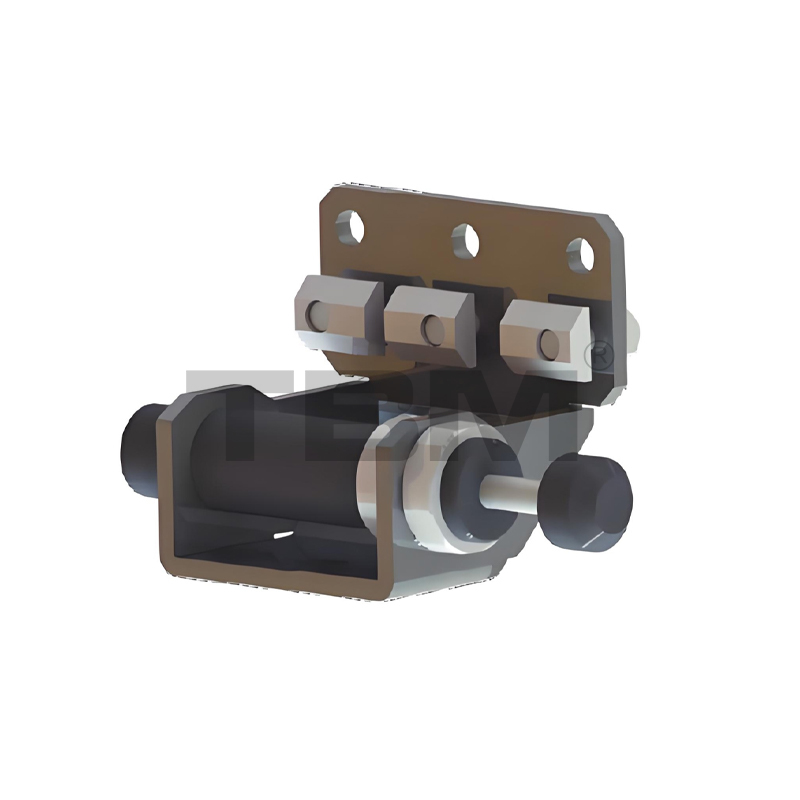

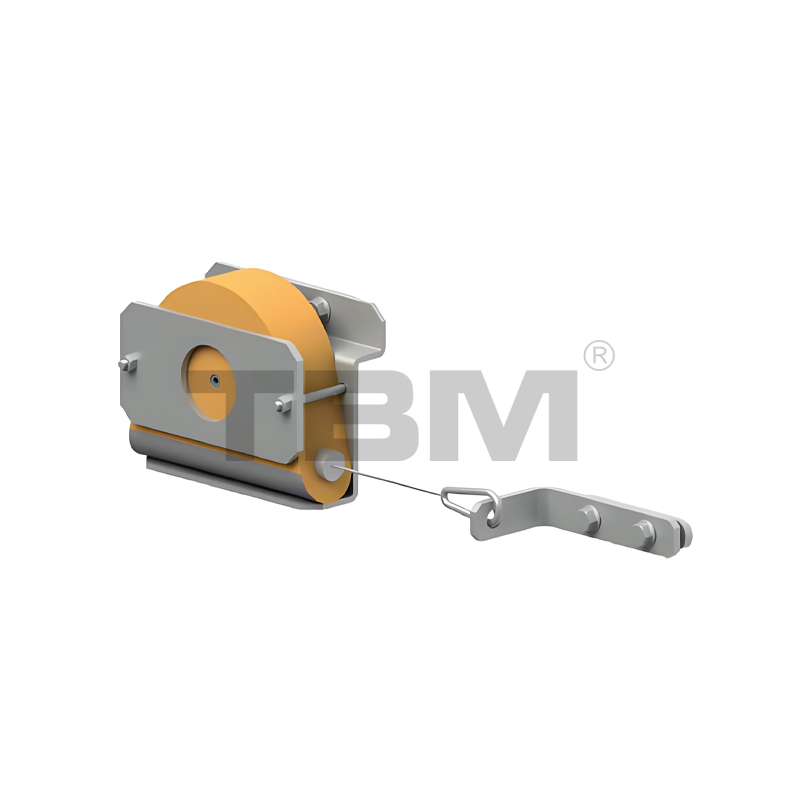

ABT01伸缩梁回弹装置
■用于伸缩梁的情况下悬伸轨道的主动回弹的装置，保证悬伸梁始终处于上层轨道范围内，以免有意外碰撞

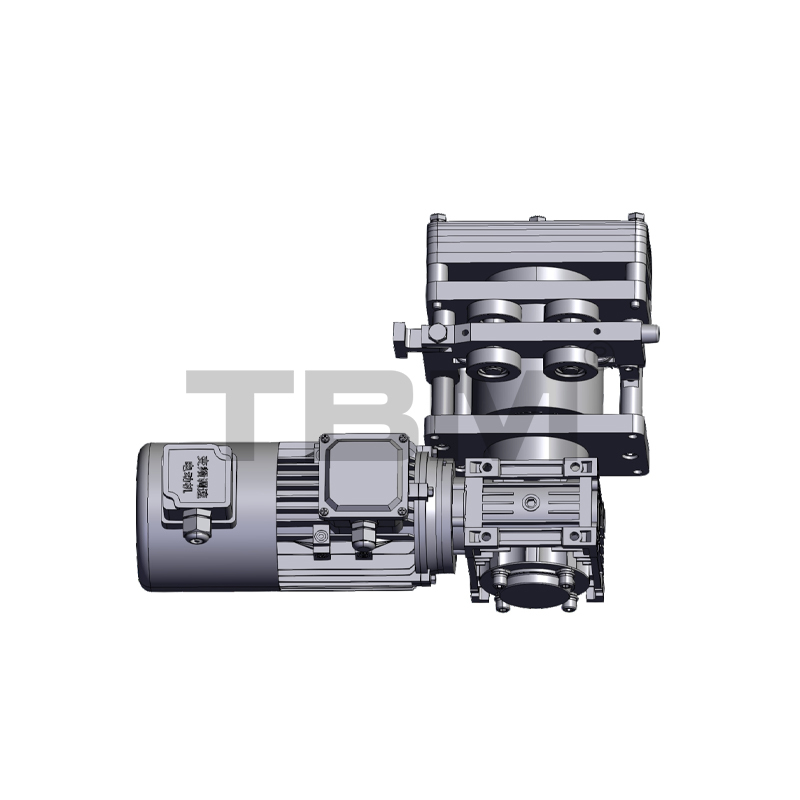

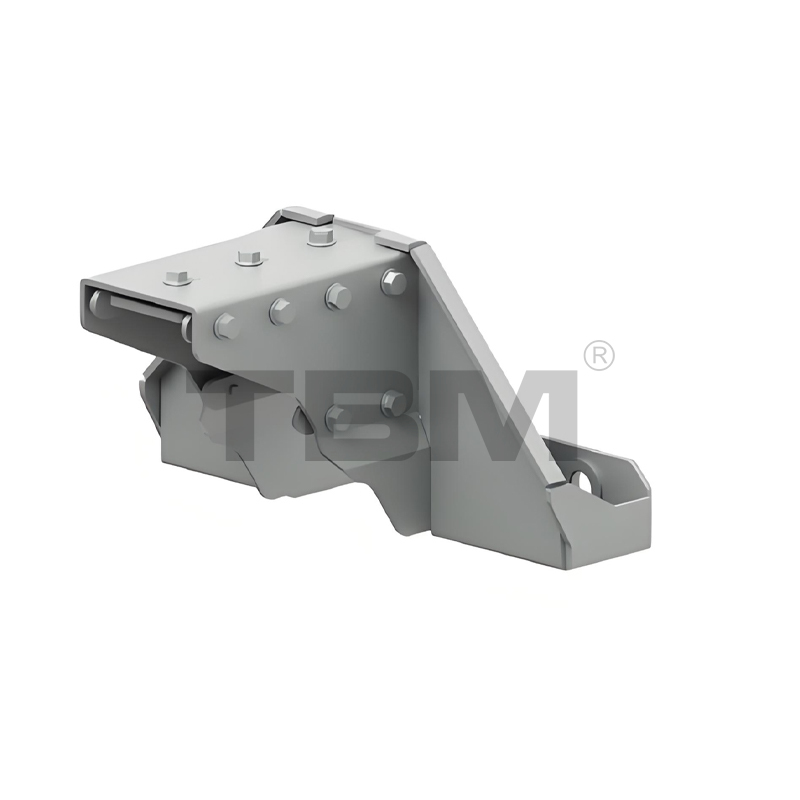

AEDO1 电动小车
■行走方式为电动时，主梁及葫芦驱动单元。电机可选配国产或进口品牌电机。
■默认行走为:5-20m/min（变频双速)

型号  备注
AED01 标配国优品牌电机
AED02 高配SEW电机/其他
AED03  定制伺服驱动电机

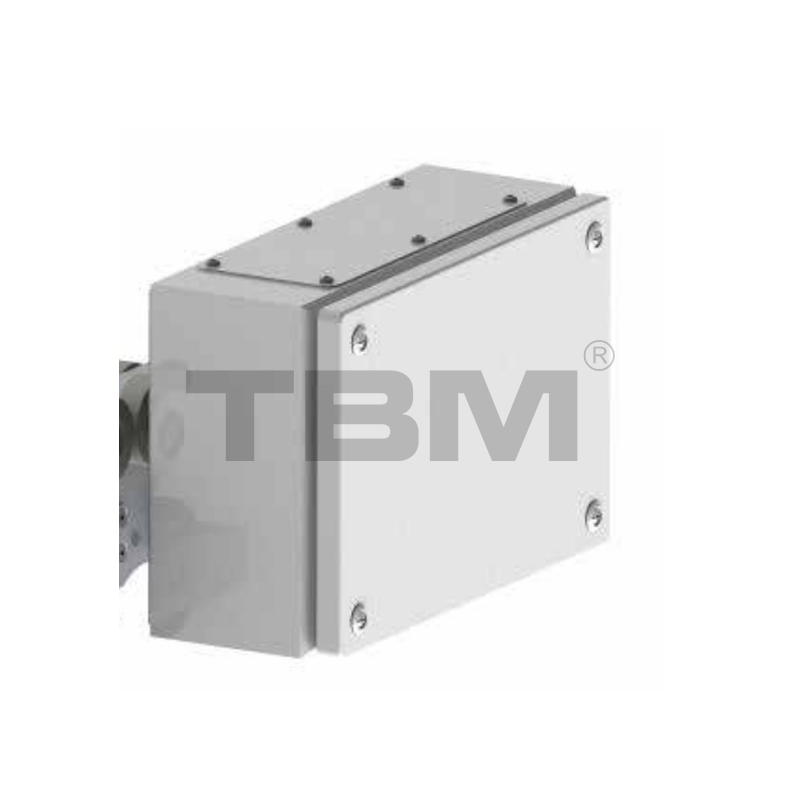

AEB01电控系统
■驱动行走的控制单元。客户要求不同，选型配置不同。
■默认控制均为变频配置。

型号          备注
AEB01   标配国优品牌元器件
AEB02   高配进口品牌元器件
AEB03   定制伺服驱动器配置

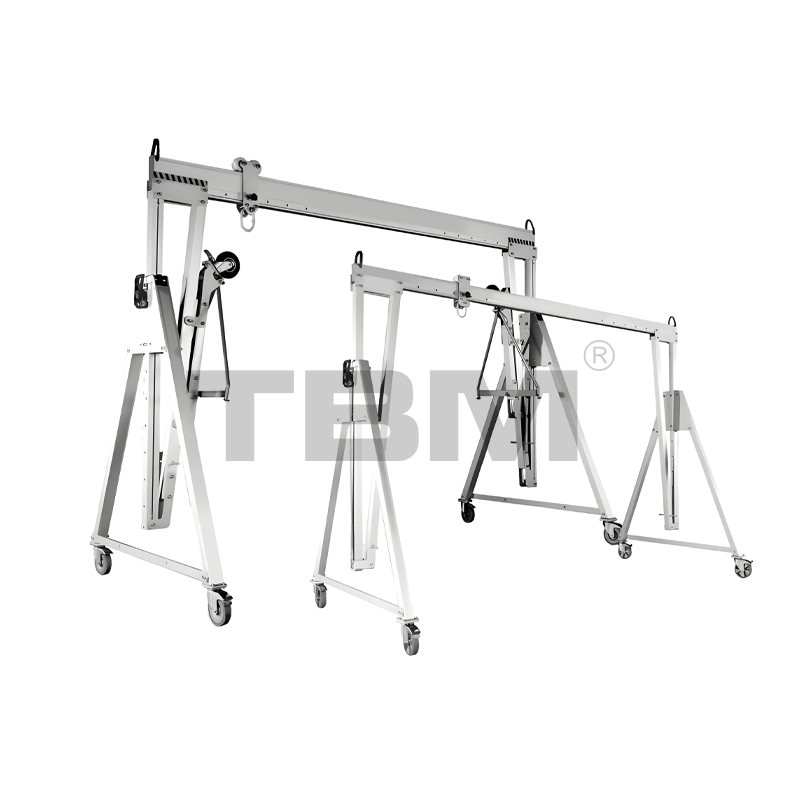

工具导轨

铝合金龙门架常规规格如下:

载荷 宽度 高度可调 轨道类型 特殊备注
250KG 2000mm 1800-2600mm 折叠式

固定式		 颜色默认

铝合金原色
500KG 2300mm 2600-3300mm
1000KG 3000mm 3200-4300mm
2000KG
4000mm		 其他尺寸等
