刚性轻型起重机

轻型起重机系统

人工搬运、组合或移动相对较轻的载荷不仅耗时，而且对员工来说也十分吃力。配合各式葫芦，我们直接安装于车间的悬臂吊可帮助您快速、轻松地搬运各种工件，并将其轻柔精准地放置。如此一来即可大幅减少准备时间和空闲时间，并省去浪费在等待车间起重机上的时间。立柱式及墙壁式悬臂吊的其他优势还有：

  • 适用于垂直升降，轻巧快速搬运载荷；
  • 操作简单、安全、可靠；
  • 起重量高达 10000 公斤；
  • 采用系统自带装配件可轻松进行安装。
上一个：没有上一个产品下一个：没有下一个产品
  • 规格
  • 关于双鸟
  • 联系我们

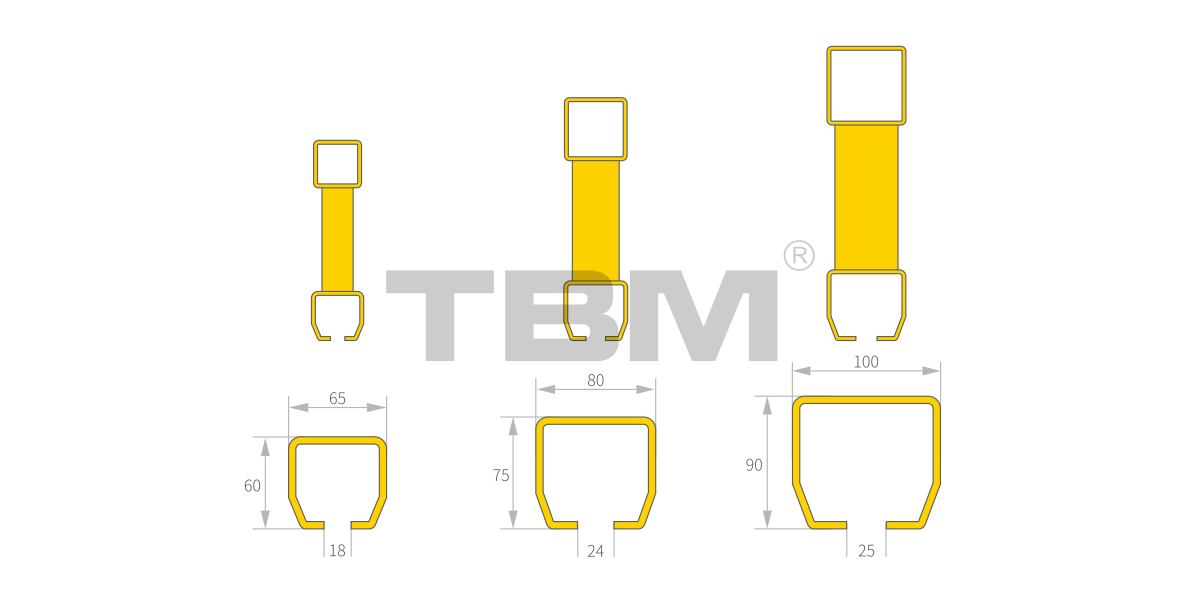

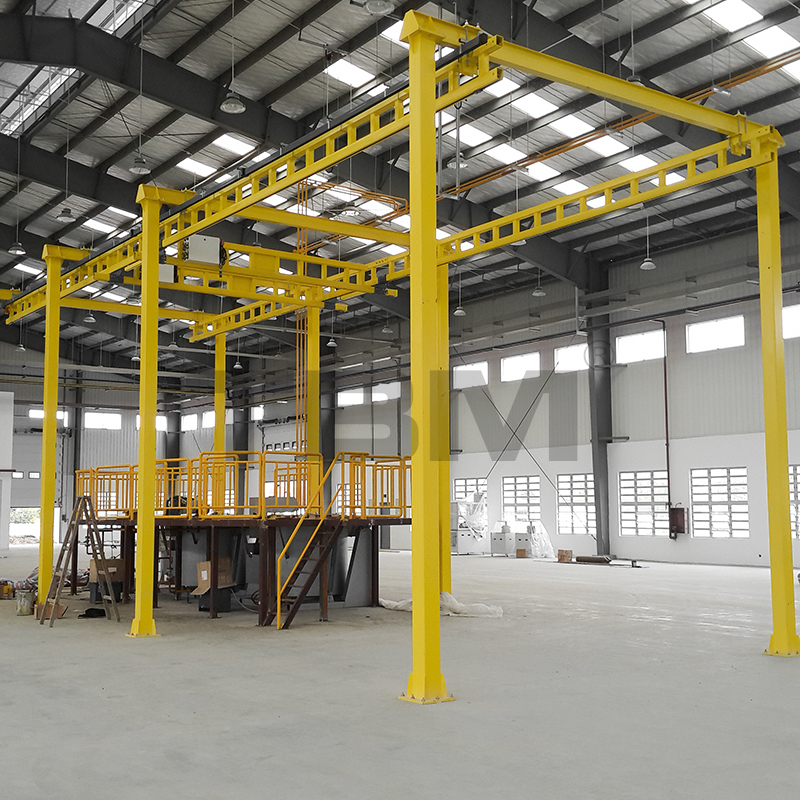

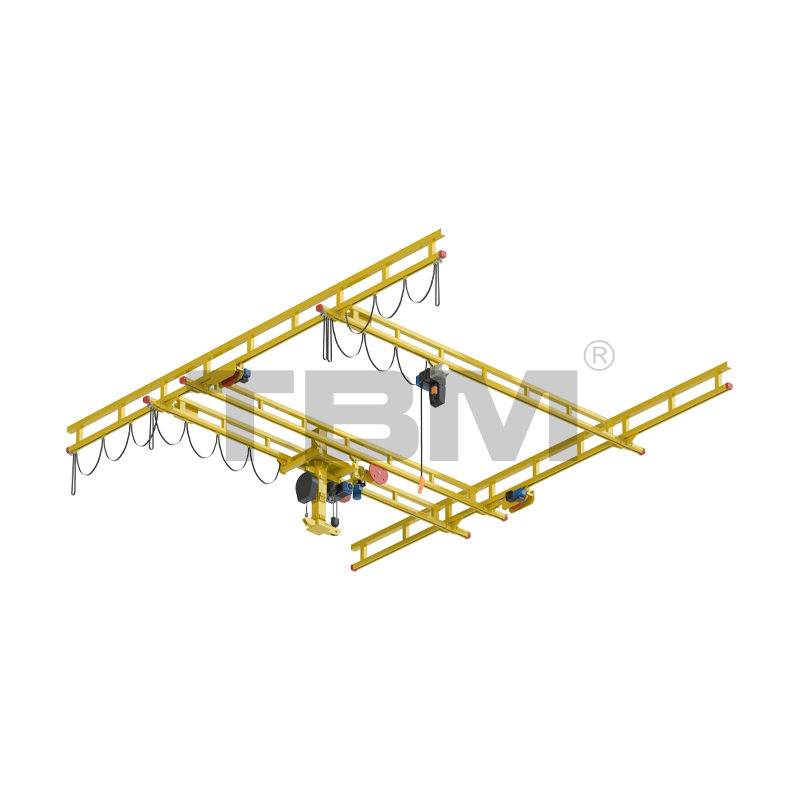

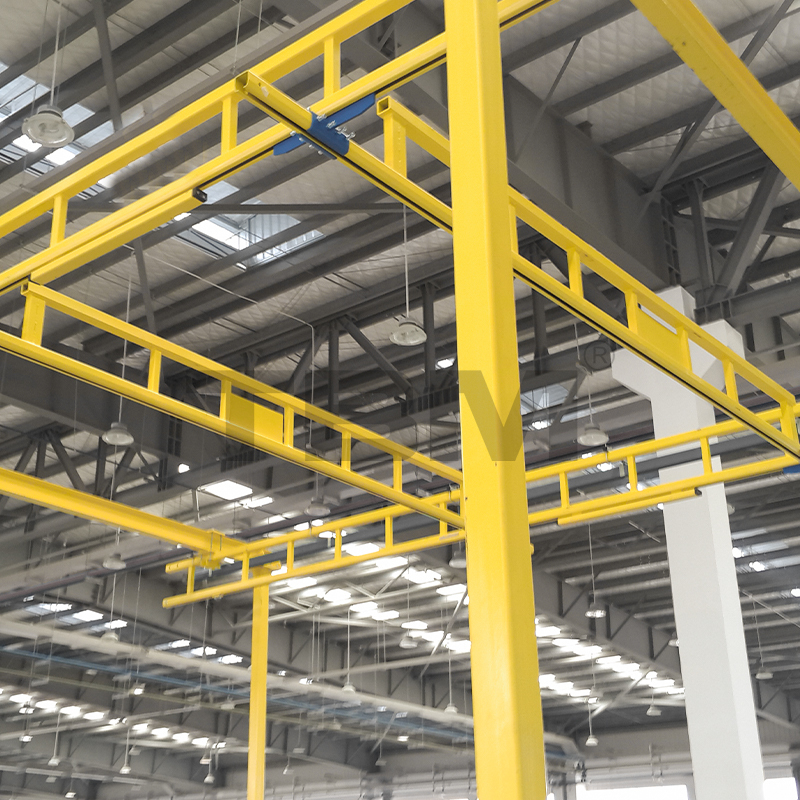

刚性轨道的结构形式为桁架式结构，通过三种基本轨道截面，可以组合成多种的桁架式结构，可以通过上弦杆大小，腹杆大小，下弦杆（轨道）大小等因素组成不同载荷不同跨度的结构尺寸。桁架式结构高承载，大跨度，稳定性好，外观优美等特点使得刚性轨道式起重机在轻小型起重行业中越来越受青睐。

如下是几种常规的结构选型：

系列 型号 吊点间距S/mm 载荷/KG 桁架高度/mm
60系 SRR0263 S≤6300 250  255
SRR0276 6300<S≤7600 250  315
SRR0291 7600<S≤9100 250  365
75系 SRR0563 S≤6300 500  280
SRR0576 6300<S≤7600 500  355
SRR0591 7600<S≤9100 500  430
90系 SRR1063 S≤6300 1000  335
SRR1076 6300<S≤7600 1000  390
SRR1091 7600<S≤9100 1000  460
SRR2063 S≤6300 2000  460
SRR2076 6300<S≤7600 2000  510
SRR2091 7600<S≤9100 2000  560
备注：60系，75系，90系是指轨道的截面高度。

钢轨系统部件

RHT02/05/10/20主梁小车
■主梁小车用于吊挂提升机构等，小车轮采用高强度尼龙轮，轮子有相应坡度，能够贴合钢轨轨道踏面，运行平稳自动居中，两端设置的折弯翼板，可确保小车不会从轨道中意外脱落，充分保障安全。

型号 负载/KG 适用轨道
RHT02 250  60系
RHT05 500 75系
RHT10 1000  90系
RHT20 2000  90系
备注：RHT20小车为RHT10小车双小车加连接版

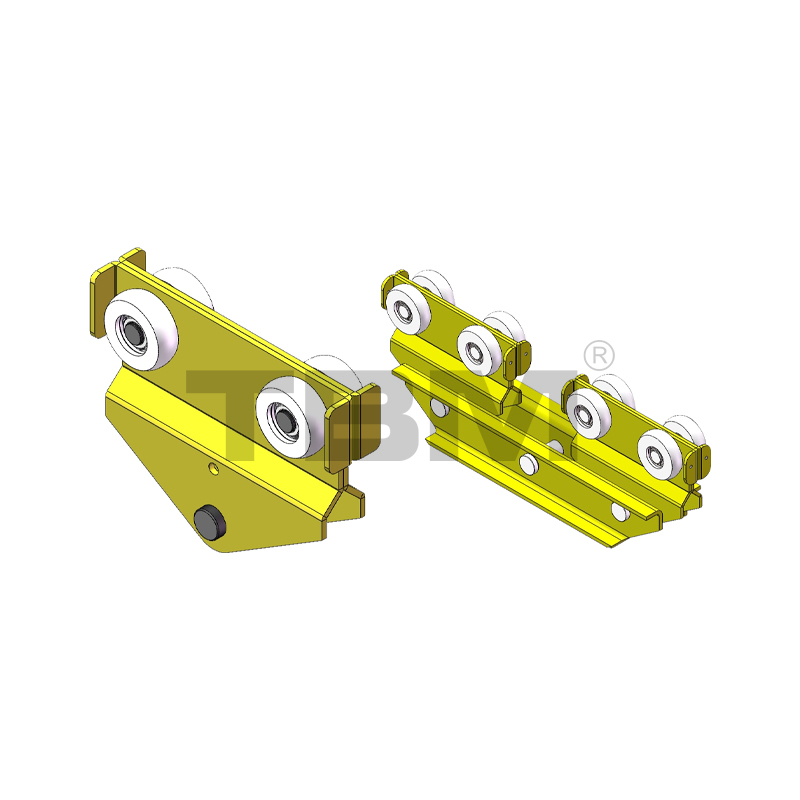

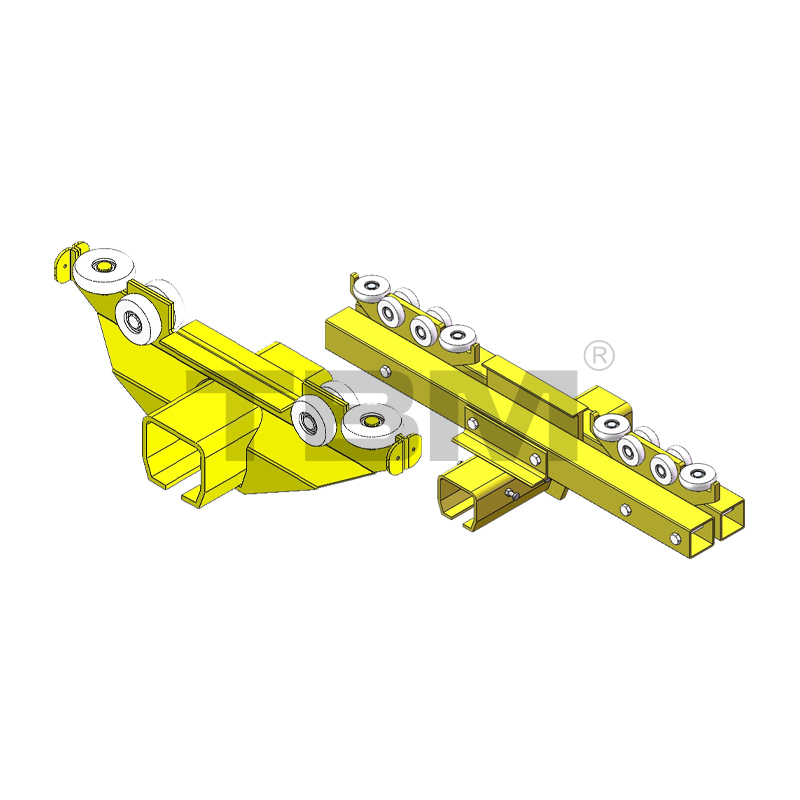

RET02/02L/05/05L/10/10L/20L单梁型轨小车
■用于型轨与主梁的连接装置，此结构形式为刚性连接形式，可以保证在主梁在移动的过程中，始终和型轨保持垂直的关系，主梁两边同步行走不会有歪扭的情况。

型号 负载/KG 适用轨道    备注
RET02 250  60系    主梁长度≤6.5m
RET02L 250  60系    主梁长度>6.5m
RET05 500  75系    主梁长度≤6.5m
RET05L 500  75系    主梁长度>6.5m
RET10 1000  90系    主梁长度≤6.5m
RET10L 1000  90系    主梁长度>6.5m
RET20L 2000  90系
备注：L为加长型，2000KG情况下型轨小车均为加长型

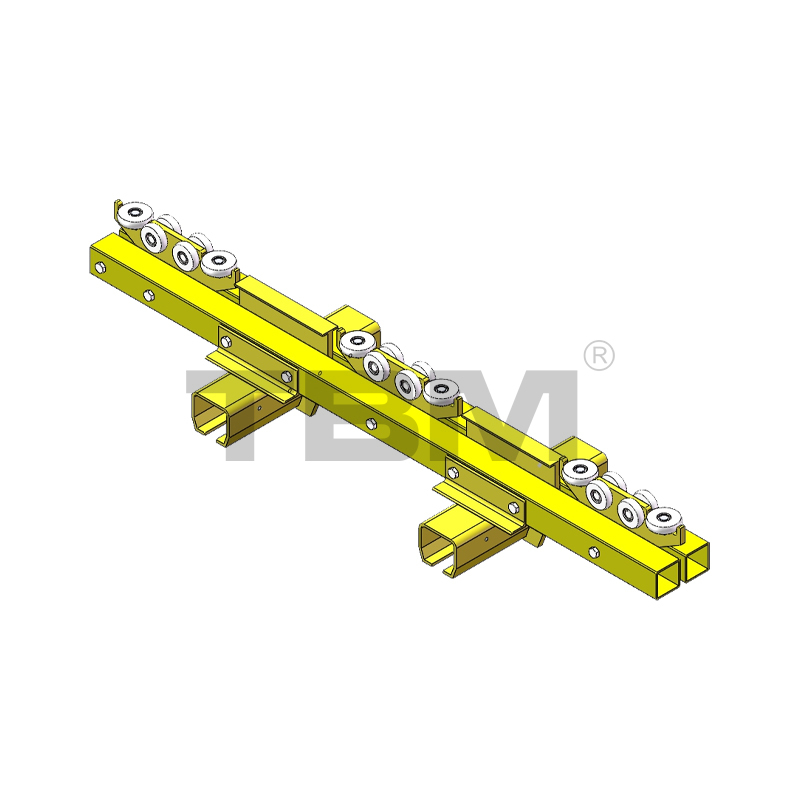

RET60D/75D/90D双梁型轨小车
■双梁结构时，端梁小车一体式，可以保证两根梁之间的间距始终保持一致。

 型号 负载/KG 适用轨道
 RET02D 250  60系
 RET05D 500  75系
 RET10D 1000  90系
 RET20D 2000  90系

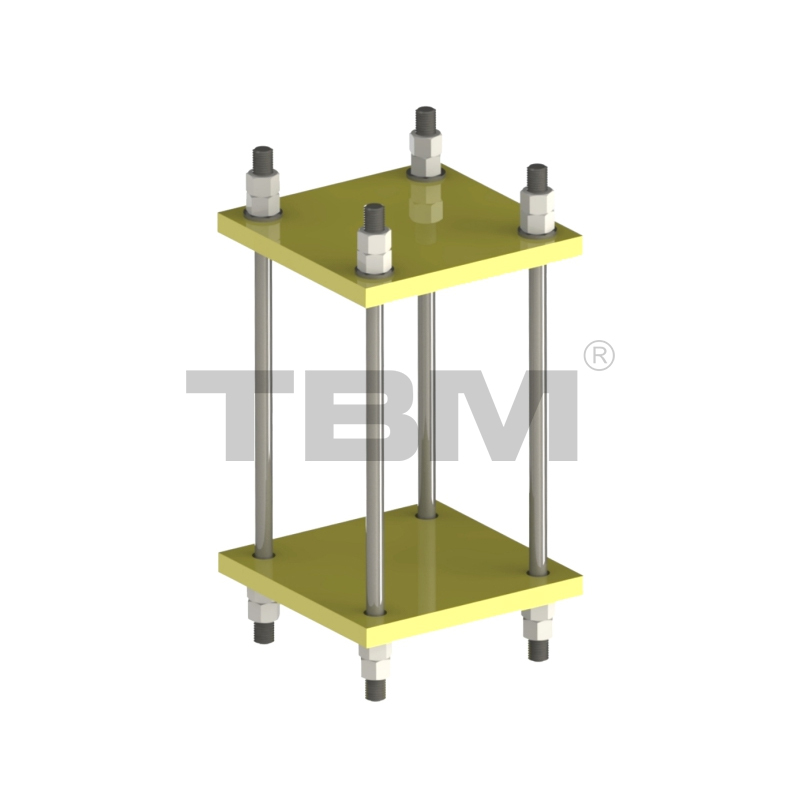

轨道吊挂件
■用于桁架式的上弦杆和横梁固定连接，根据载荷的不同，轨道连接件的夹板尺寸及厚度也不同。

型号 备注
RLP02 适用于60系轨道
RLP05 适用于75系轨道
RLP10 适用于90系轨道

轨道连接件
■60,75,90系三种轨道连接件型号分别为：RRC02/05/10
■相邻两根固定轨之间的连接件，通过上面螺丝的调节，保证两根固定轨对接平整，小车通过顺滑。

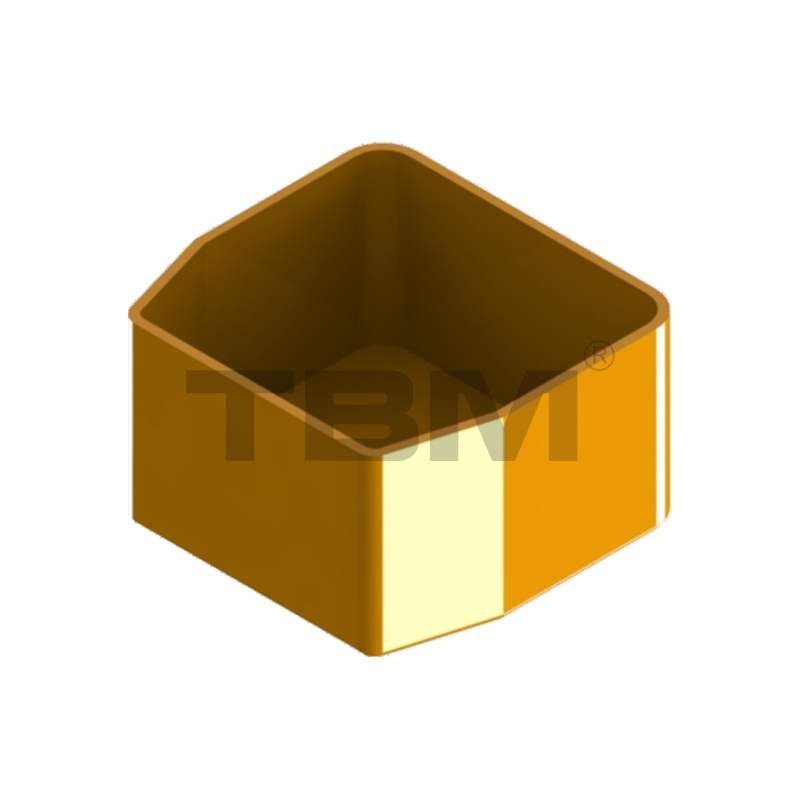

轨道端盖
■60,75,90系三种轨道端盖型号分别为：REC02/05/10
■轨道端盖的作用为防尘防异物的进入，美化外观的作用。

电缆滑车
■主梁或葫芦行走时用于吊挂拖行电缆
RCTO1电缆滑车
RCE01电缆终端夹

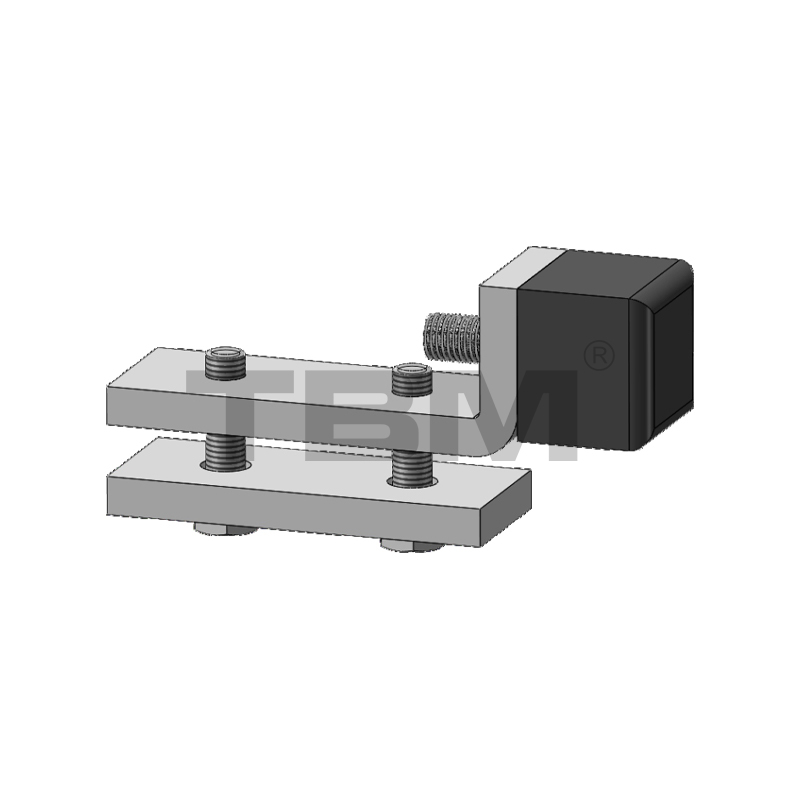

外置止档
■适配60,75,90型轨道通用，型号:RAS01
■可根据轨道运行的区域设置相应的限位位置。

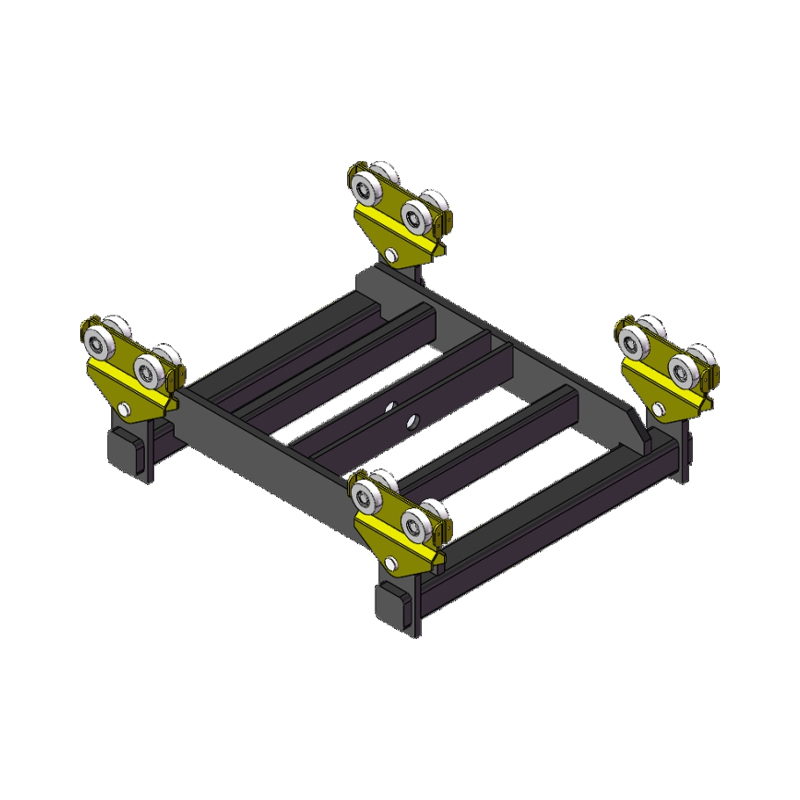

RHT02D/05D/10D/20D双梁小车架
■默认双梁中心间距700mm（有特殊尺寸需另说明）
■双梁小车架可以将葫芦的载荷均匀的分散在两根主梁上

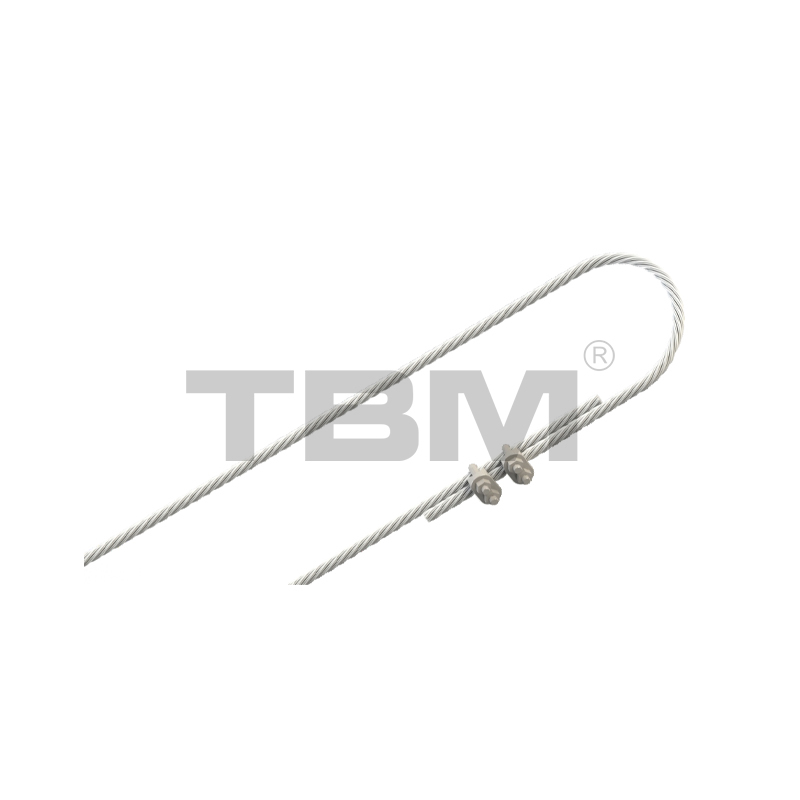

二次保护
■为防止意外情况的发生，在每一根固定轨，每一根主梁，每一个葫芦上都会设置二次保护的装置，分类如下：

型号 名称       备注/默认尺寸
RDP-R 轨道二次保护   钢丝绳长度1米
RDP-G 主梁二次保护 钢丝绳长度1米
RDP-H 葫芦二次保护  钢丝绳长度1米

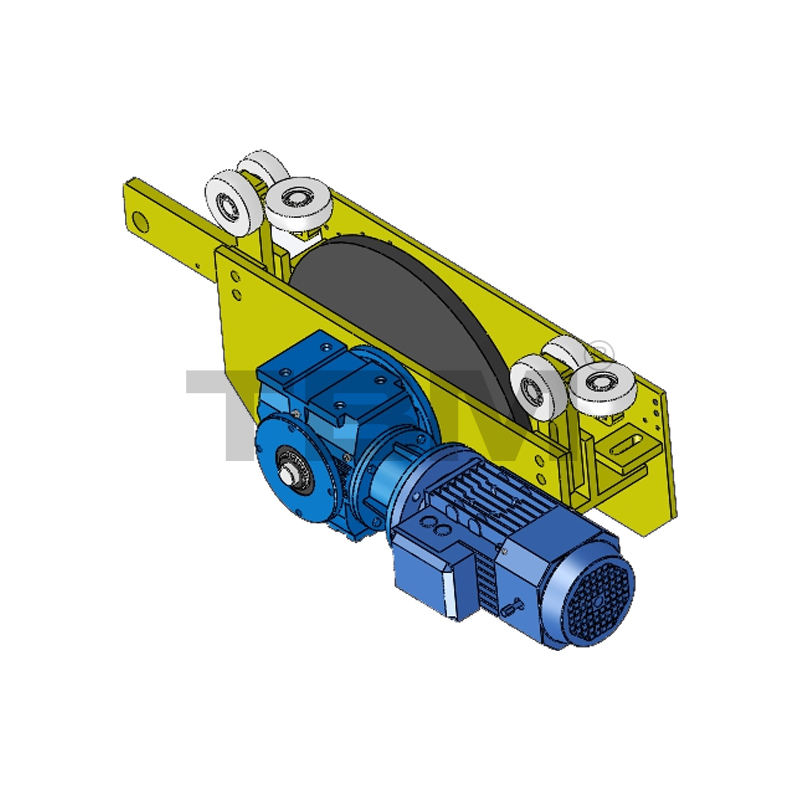

电动手推车
■当行驶模式为电动时,主梁和提升驱动装置。电机可以从国内或进口品牌中选择。
■默认行驶速度:5-20米/分钟（变频双速）

 型号 备注
 RED01 标配国优品牌电机
RED02 高配SEW电机/其他
RED03 定制伺服驱动电机

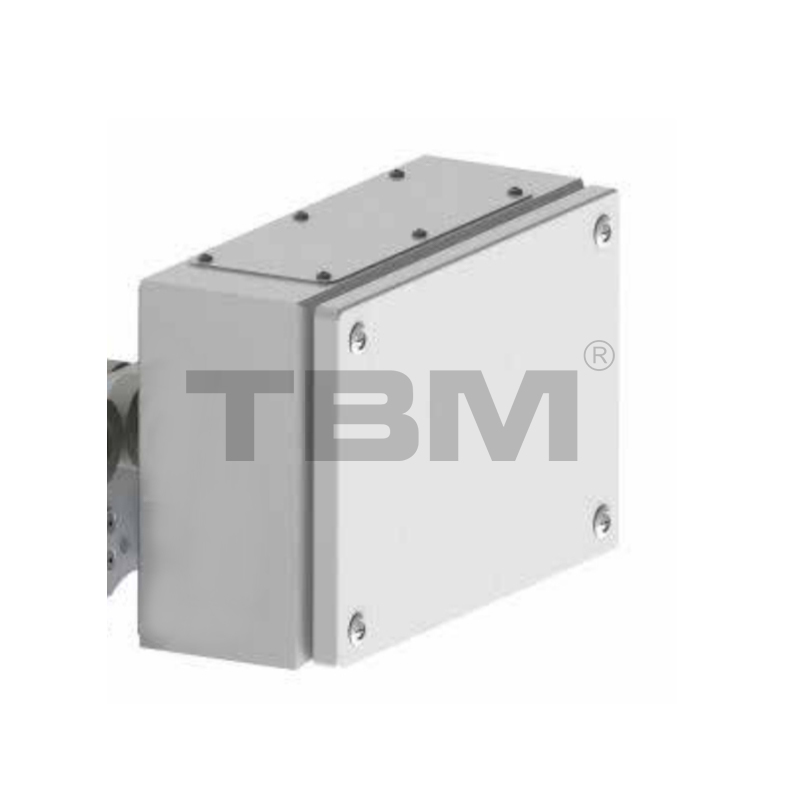

电控箱
■驱动行走的控制单元。客户要求不同，选型配置不同。
■默认控制均为变频配置。

型号 备注
REB01 标配国优品牌元器件
REB02 高配进口品牌元器件
REB03 定制伺服驱动器配置

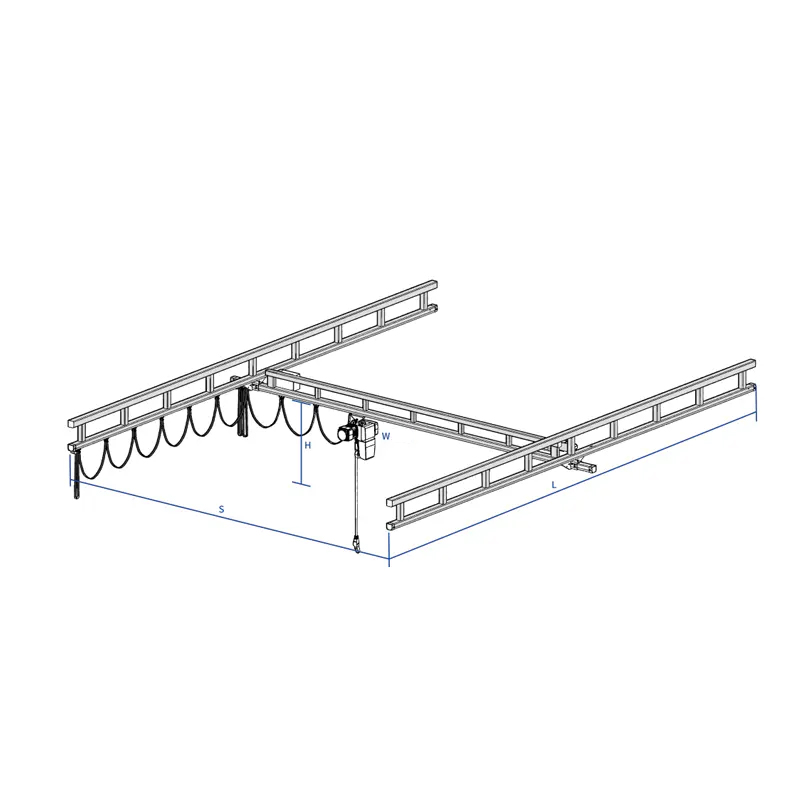

用户输入

·载荷W
单根主梁的负载
整体框架的负载

·型轨长度L
指两边固定悬挂的轨道长度

·主梁跨度S
指两根固定轨之间的中心距
两端悬伸长度默认为250mm

·梁下高度H
主梁小车悬挂葫芦位置的高度（自立式结构，通常以地面或立柱着力点面计算）

·吊钩覆盖范围
因自身尺寸的问题，设备存在一定盲区，用户需考虑吊钩实际覆盖范围需求。且设备安装运行需预留安全间距，与空间尺寸仍会有一定差异。

·结构形式及运行控制方式
结构形式指自立式（地基厚度）、悬挂式，主梁分为单梁、双梁、伸缩梁等，所需数量及负载。运行方式分为手动运行，或全电动运行，或大、小车电动运行，供电方式分为扁电缆、滑触线、C型轨供电等，控制方式分为手柄控制、遥控等。
